6.5型パネルPC/タッチパネルコンピュータ/タッチパネルPC(ファンレスPC)
【WLP-6581-06 VIA Eden プロセッサ】
【生産終了】

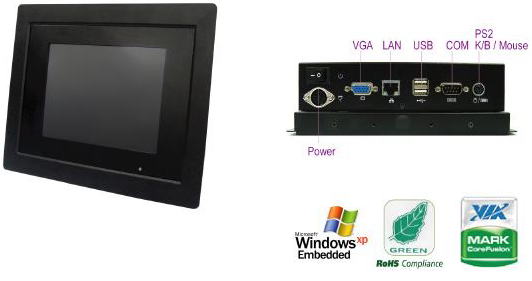

  6.5インチ薄型コンパクト・デザインのタッチパネルコンピュータ


■ファンレス/ディスクレスのコンパクトデザイン(ファンレス設計のサーマルソリューション)
産業用の組込みシステムを意識した高信頼性設計
薄型筐体、スリムボディー
ポートレート・モードのサポートで縦横表示の切り替え可能
Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
■VIA Mark 533MHz Low-power CPU
■VIA8606のグラフィックチップ内蔵
■WLM-6581-06とは異なり、背面カバー付きの完成品
■メニューオーダー端末や受付け
■外部環境: 高温(40℃)にも適用可









WLP-6581-06

【主な機器仕様】

項目
仕様
主な特徴
CPU VIA Mark 533MHz low-power CPU
Chip セット Mark + VT82C686B (Front Side Bus: 133MHz)
BIOS Phoenix Award PnP BIOS, 2Mbit Flash ROM
ストーレッジ(CF) ・標準: 1GB CF搭載 (XP Embedded OSプレインストール)
・ハードディスクは搭載不可
OS ・XP embeddedプレ・インストールのみ対応可能 (*3)
メインメモリ

・SO-DIMMソケット x 1: 標準256MB SDRAM
   (PC100/PC133サポート、最大 512MB SDRAMまで拡張可)

Watchdog Timer (*1)

16レベルでの選択可 (基本設定コードを提供)

液晶ディスプレイ部 6.5” TFTカラー (VGA解像度: 640 x 480)
LANコントローラ Realtek RTL8139D (Wake On LAN機能可)
LANコネクタ RJ-45コネクタ(IEEE 802.3u 10/100Base-Tx Fast Ehernet) x 1
拡張スロッ
拡張スロット 16ビット PC104拡張スロット x 1
IDE 44ピン UDMA33 IDEインタフェース x 1

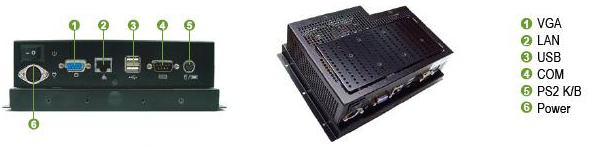

外部接続I/O端子
VGA出力 外部モニターへの出力
LANコネクタ 10/100 bps イーサネット x 1
シリアルコネクタ COMポート x 1: RS232/422/485を切り替え利用可 (出荷時: RS232)
USBコネクタ USB 1.1 ポート x 2
キーボード/マウス PS/2 キーボード&マウスコネクタ x 1 : 付属のYケーブルで分岐
その他
電源ボタン

ロック式の押しボタン
 ・電源ON: 電源OFF状態で電源ONにすると電源が投入される
 ・電源OFF: ロック式の押しボタンのため、Windowsでシャットダウン後、OFFとする。

LEDインジケーター 電源ON時: 赤色に点灯
AC電源 AC 100V 〜 240V (ACアダプタ付き)
DC電源仕様

DC5V / 5A,  DC12V / 2A (但し、付属のAC/DCアダプタのみで対応)

動作温度 0℃〜40℃
動作湿度 20%〜80% (結露なきこと)
外形寸法 207.6mm x 147.5mm x 65mm (約 1.3kg)

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。

(*2)

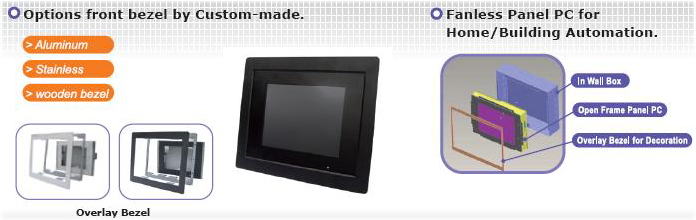

本製品は他機種と異なり、IP65(防塵、防水)のフロントベゼルは用意しておりませんので、予めご了承下さい。

(*3)
本製品では、本体にハードディスクを内蔵することができないため、CF 1GBを搭載し、XP Embeddedを組み込んだ製品が標準となります。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
