【生産終了】 《以下の最新製品をご参照ください。》

『医療用ファンレス コンピュータ / BOX型PC』

医療用(60601-1第3版取得済み)ファンレス BOX型コンピュータ

HD4000グラフィック内蔵/シリアルポート x 6ポート

【WPC-765 Intel 第3世代 Core-i5/i7 プロセッサ搭載】


【デジタルサイネージや産業用FAなど向けのBOX型コンピュータ最新製品】


 ■第6世代Core-i-CPU搭載のファンレスBOX型PC『WPC-766』 [医療規格も認証]

 ■第6世代Core-i-CPU搭載のファンレスBOX型PC拡張スロット版『WPC-766E』 [医療規格も認証]


 ■デジタルサイネージ向けCore-i-CPU搭載の最上位BOX型PC(WPE-796)



医療用(60601-1第3版取得済み)ファンレスBOX型コンピュータ WPC-765E拡張版


本シリーズでは標準の薄型モデル『WPC-765』PCI-Express搭載の拡張モデル『WPC-765E』及び高範囲温度(-40〜60℃対応)モデル『WPC-765WT』の3モデルがリリースされております。

完全なファンレスのコンパクトデザイン (完全なファンレス設計のサーマルソリューション)
■ハードディスクの代わりにフラッシュメモリを搭載することでディスクレスにも対応可
産医療用の国際規格『60601-1第3版』取得済みの医療機器向けの高信頼性設計
薄型筐体、スリムボディー
ポートレート・モードのサポートで縦横表示の切り替え可能
16:9 ワイド画面標準サポート (1366x768, 1920x1080 など)
WatchDog機能(*1)によりOSハングアップ時も自動復旧可能
ハードディスク取付け部にアンチバイブレーション(耐衝撃/衝撃吸収)機構を標準採用
ATX電源(AC入力で自動電源ON)及びWake On LAN (WOL)機能標準サポート
■Intel 第3世代Core i5-3210M 2.5GHz (Dual core) またはCore i7-3632Q 2.2GHz (4-core)の何れかを選択可能
  (CPU内蔵グラフィック: HD Graphic 4000
■Intel HM76PCH
最大解像度: 2048x1536実現、出力はDVI-I コネクタを採用
■PCI Express x16スロット搭載または
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載追加
医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。)
■無線LANカード(mini PCIスロット対応)内蔵可 (オプション)
■外部環境: 高温(40℃)にも適用可






 WPC-765E標準I/Oポート

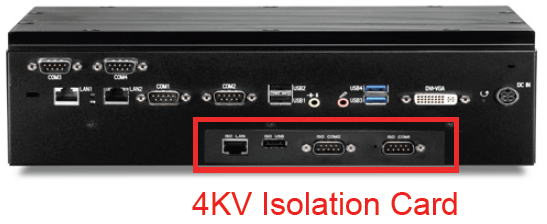

 4kV絶縁のI/Oポート・オプション時のI/Oポート
    ヒートパイプ冷却とHDDアンチバイブレーション


 医療機器等への組込み用としてDCケーブルもオプションで用意

WPC-765E


【主な機器仕様】

項目
仕様
主な特徴
CPU Intel 第3世代 Core-i5, i7 CPU搭載: 以下の2種類から選択可能 (Socket rPGA479M
・Intel Core i5-3210M 2.5GHz,
・IntelCore i7-3632Q 2.2GHz (4-core)
Chip セット ・Intel HM 76 PCH
VGA ・Intel 内蔵 HD Graphic 4000
OS ・各種のWindows OS搭載可 (XP Pro/Windows 7など)
・XP embedded / Windows Embedded Stabndard 7も搭載可能 (プレインストール対応のみ)
メインメモリ ・DDR3 SO-DIMM x 2スロット
・標準 2GB (最大16GBまでサポート可)
Serial ATA ・SATA3 ポート転送速度: 300MB/s (2ポートあり)
ストーレッジ ・2.5" SATA HDD x 1台搭載 (アンチバイブレーション機能付き)
SSD オプション対応可能
オーディオ ・Realtek ALC262 Audio Codec
・2W x 2のパワーアップ
温度モニタリング ・CPUとシステムで温度モニタリング
Watchdog Timer (*1)

・256セグメントに分解可 (オプションで専用AP提供可)

DC電源 ・6 〜 32V (マザーボード上でのDC電源入力)
AC電源 ・100V〜240V (ACアダプタ利用: 出力DC12V) / 47〜63Hz
・ACアダプタのDC側ケーブル長: 約 1.2m (標準)、 オプションで2.4m, 3.6m長もあり
動作温度 ・0℃〜40℃
動作湿度 ・10%〜90% (結露なきこと)
LANコントローラ ・Marvell 88E8071 Giga Bit Ethernet x 2
拡張スロット
拡張スロット1 ・PCI-E x16 スロット (PCI 2.2 スロットは個別のご相談となります。) または
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載
(本オプションカードの搭載時はPCI-ExressまたはPCIスロットは利用できなくなり、本体の一般シリアルポートは4ポートとなります。)
拡張スロット2(内蔵) ・Mini PCIe ソケット(内蔵) x 1
外部接続I/O端子
LANコネクタ ・RJ-45コネクタ x 2ポート(Giga Bit Ehernet)
シリアルコネクタ ・D-Sub 9ピン コネクタ x 6ポート (1ポートはRS-232/422/485切替)
USBコネクタ ・USB 2.0 ポート x 2, USB 3.0 ポート x 2
VGA出力 ・DVI-I 出力端子 x 1
オーディオ・ジャック ・Line-Out, マイク入力
DC入力端子 ・専用AC/DCアダプタ用のDC入力
その他
電源ボタン

・ノンロック方式の押しボタン、電源のON/OFF用
(電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる)

リセット・ボタン ・ハングアップ時などに強制再起動を行うためのリセット・ボタン
(DCジャックとDVI-Iコネクタの中間にある窪みの部分)
LEDインジケーター ・電源用LED時: 電源ON時に緑色が点灯
・HDDアクセス用LED時: HDDアクセス時に赤色が点滅
DC電源 DC電源:  + 12V ~ 284V ユニバーサル
AC電源 100V〜240V (ACアダプタ利用) / 47〜63Hz
動作温度 0℃〜40℃ (平置きのみ可能)
動作湿度 20%〜80% (結露なきこと)
外形寸法 294.6mm x 188mm x 96.2mm (約 3.9kg)
製品カタログ(英文) 製品カタログはこちらをご参照ください。
ユーザマニュアル(英文) ユーザマニュアルはこちらをご参照ください。

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。


* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
