『24型 抗菌プラスチック筐体タッチパネル付きモニター』

医療用 MRSA抗菌対応プラスチック筐体のタッチパネル・ディスプレイ

10ポイント・マルチタッチ対応PCAP方式タッチパネル標準搭載

フルHD(1920 x 1080)対応の高精細の液晶パネル採用


 『24型フルHD版のマルチタッチ対応タッチパネル付きモニター』

タッチパネル付きディスプレイ・シリーズでは現在、医療用の抗菌プラスチック筐体では15型ワイド21.5型フルHD版及び24型フルHD版がリリースされており、完全防塵・防水対応のステンレス筐体では、15型19型及び21.5型フルHD版がそれぞれリリースされております。
詳細はタッチパネル付きディスプレイのページをご参照ください。

【24型タッチ・モニター『WMD-243』の主な特徴】

■医療機関での利用も意識した抗菌プラスチック筐体を採用
〜MRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上〜

■タッチパネルは10ポイント・マルチタッチ対応の投影型静電容量(PCAP)方式
〜スマート・フォンと同様に「フリック」や「ピンチ・イン、ピンチ・アウト」操作も可能〜

■正面のタッチパネル部は塵・埃が溜まらない「シームレスなフルフラット表面」
■液晶パネルは24型のフルハイビジョン(解像度: 1920 x 1080)で1677万色(8 bit True Color)
■画面の視野角は垂直・水平共に178°に達し、優れた視認性を実現
■画面の反射を抑えるための「AG(Anti-Glare)フィルム」もオプション搭載可
■豊富な入力端子をサポート: DVI、DP(Display Port)及びデジタル家電向けのHDMI
■暗い部屋でも資料などを参照可能なLEDライトバーを正面下に標準装備(下図参照)




【24型タッチモニター『WMD-243』の主な用途】

 一般のデスクトップPC等との組み合わせで豊富な用途にご利用可能です。

■ベッド・サイド端末などの医療機関での操作端末向け
■各種受付や診療室、調剤薬局などでの操作端末向け
■レストランなどでのメニュー・オーダーやゲーム操作端末向け

■各種医療機器の表示・操作パネルとしての応用
〜医療規格『60601-1』の最新版に準拠しているため、システムとして規格認定は可能〜

 [現在は医療規格『60601-1』の申請・取得を進めている段階です。]

【外観とI/Oポートの配置】

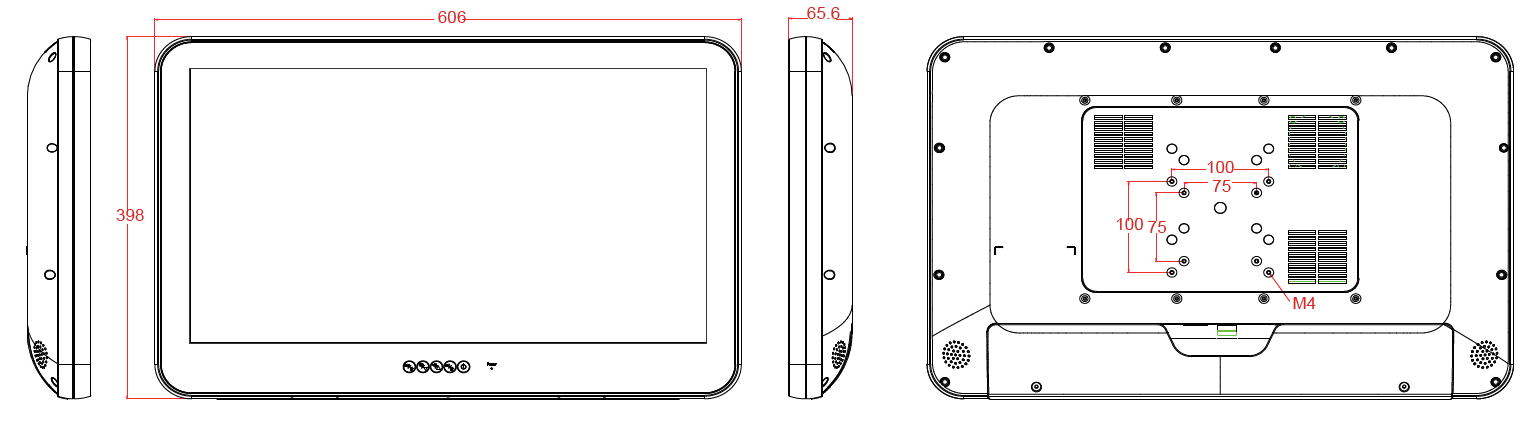

【外形寸法図】



 【UL認定の抗菌コーティング済みスタンドのオプション (本体はWMP-17Xの写真)】


WMD-243

【主な機器仕様】

項目
仕様
主な機器仕様
液晶パネル ・24型のフルハイビジョン (解像度: 1920 x 1080)
・1677万色の8 bit True Color対応
・視野角: 垂直・水平共に178°
・輝度: 250 cd/m2
・バックライト: LEDタイプ
タッチパネル ・投影型静電容量タッチパネル(10ポイントのマルチタッチ)
 [PCAP: Projected Capacitive Touch Panel]
防塵・防滴レベル ・正面のタッチパネル部: IP65対応の防塵・防滴仕様
・背面: IPX1(直下の水滴から保護)仕様
AC電源 ・100V〜240V (ACアダプタ利用: 出力DC12V) / 47〜63Hz
動作温度 ・ 0℃〜45℃
動作湿度 ・10%〜90% (結露なきこと)
外部入力端子
DVI入力 ・DVD-Dコネクタ x 1
DP入力 ・DP(Display Port) x 1
HDMI入力 ・デジタル家電向けのHDMI x 1
USB入力 ・USB2.0 x 1
オーディオ・ジャック ・Line-IN入力
DC入力端子 ・専用AC/DCアダプタ用のDC入力
その他
スピーカ(背面カバーの下側) ・5W x 2個
フロントベゼルスイッチ [正面左側のボタン順]
・電源ボタン
・AUTO/OSD(On Screen Display)ボタン
・音量調整ボタン
・LEDライトバーのON/OFFボタン
・メニュー/Enterボタン
外形寸法 ・606 mm x 398 mm x 65.6mm (約 4.5kg)
・抗菌プラスチック筐体採用
適合規格 [適合規格]
・CE/FCC/VCCI Class B
・EN 60601-1:2006/A1:2013(V3.1)
・IEC60601-1-2 第4版
・RoHS宣言, Energy star 6.1 compliance
付属品 ・医療用AC/DCアダプタ + ACコード
・DP(Display Port)ケーブル
・USB2.0用のケーブル
・オーディオ・Line入力用のミニジャック・ケーブル
その他 ・VESA規格の75 x 75と100 x 100mmピットの取り付け穴あり(本体背面)
WMD-243の製品カタログ(英文): こちらをご参照ください。
オプション機能
AG(Anti-Glare)フィルム

・画面の反射を抑えるための「AG(Anti-Glare)フィルム」の搭載

UL60601認定のスタンド ・UL60601認定のスタンド(オプション): 後面傾斜: 30°, 前面傾斜: 10°

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
