『完全屋外設置向け高輝度液晶1,000cd/u採用』
『広範囲動作温度: -20〜60℃サポート』
『高耐久性の「GGタイプ-Pcapタッチ」を標準搭載』
(オプティカル・ボンディング加工)
〜15インチ・タッチパネルPC(ファン付き)〜

そのままの状態で屋外設置も可能なため設置も容易

【WTP-8B66-15-O ATOM E3845-1.91 GHz (4-core)版プロセッサ搭載


屋外設置向けの高輝度・高範囲動作温度タイプのIP66対応・完全防塵防水パネルコンピュータ

本製品は15インチ・タイプ完全屋外設置向けIP66対応完全防水防塵仕様タッチパネルPCです。

本製品では一般家庭やオフィス環境でもご利用可能となる「妨害電磁波規制」のVCCI/FCC/CE Class Bを取得済です。
本シリーズは、IP66対応の完全防塵・防水タッチパネルPCの『製品紹介動画』や『防水テスト動画』及び『外観動画』もありますので、ご参照ください。

本製品『WTP-8B66-15O』は、完全屋外設置向けの製品となります。しかしながら、それ以外のIP66対応の防塵・防水シリーズでは、屋内または直射日光の当たらない半屋外(簡単な屋根付き)での設置を想定した製品となりますので、完全な屋外での設置はご遠慮頂きたく、予めご了承ください。

IP66対応完全防塵・防水タッチパネルPCシリーズとして、用途に合わせて以下のようなランナップがありますので、併せてご参照ください。(全機種VCCI-Class-B適合

[Elkhart Lake Celeron版] (Windows 11 OS搭載可)
15型IP66防水のElkhart Lake J6412 (4 Core)ファンレス・タッチパネルPC(WTP-8J66-15)

19型IP66防水のElkhart Lake J6412 (4 Core)ファンレス・タッチパネルPC(WTP-8J66-19)

21.5型フルHDIP66防水のElkhart Lake J6412 (4 Core)ファンレス・タッチパネルPC(WTP-8J66-22)

[Bay Trail Celeron版: 広範囲動作温度版あり] [10型/15型/19型/21.5型フルHD/24型フルHD]
10型IP66防水の Celeron J1900 2.0 GHz Quad-CoreファンレスタッチパネルPC(WTP-8B66-10[W]) [広範囲動作温度版あり]

15型IP66防水の Celeron J1900 2.0 GHz Quad-CoreファンレスタッチパネルPC(WTP-8B66-15[W]) [広範囲動作温度版あり]

15型完全屋外向け高輝度・広範囲動作温度版IP66防水のタッチパネルPC(WTP-8B66-15O-outdoor) [完全屋外モデル]

19型IP66防水の Celeron J1900 2.0 GHz Quad-CoreファンレスタッチパネルPC(WTP-8B66-19[W]) [広範囲動作温度版あり]

21.5型フルHDIP66防水の Celeron J1900 2.0 GHz Quad-CoreファンレスタッチパネルPC(WTP-8B66-22)

24型フルHDIP66防水の Celeron J1900 2.0 GHz Quad-CoreファンレスタッチパネルPC(WTP-8B66-24)


[第8世代Core-i5搭載版]
(Windows 11 OS搭載可)  [15型/19型/21.5フルHD型/24型フルHD]
15型IP66防水の第8世代-高性能・タッチパネルPC(WTP-9G66-15)

19型IP66防水の第8世代-高性能・タッチパネルPC(WTP-9G66-19)

21.5フルHD型IP66防水の第8世代-高性能・タッチパネルPC(WTP-9G66-22)

24フルHD型IP66防水の第8世代-高性能・タッチパネルPC(WTP-9G66-24)

[第7世代Core-i5搭載版] [15型/19型/21.5フルHD型/24型フルHD]
15型IP66防水の高性能・タッチパネルPC(WTP-9E66-15[W])  [広範囲動作温度版あり]

19型IP66防水の高性能・タッチパネルPC(WTP-9E66-19[W])  [広範囲動作温度版あり]

21.5フルHD型IP66防水の高性能・タッチパネルPC(WTP-9E66-22)

24フルHD型IP66防水の高性能・タッチパネルPC(WTP-9E66-24)


【屋外対応向けWTP-8B66-15-Oの主な新機能・特徴】
高輝度15インチ液晶パネル: 1,000cd/uを標準搭載
広範囲動作温度: -20〜60℃対応 (零下時のCPUヒーターと高範囲動作温度対応のRAM/SSDも採用)
高耐久性の『GGタイプ-Pcapタッチ』も標準採用し、表面はUVカット加工も実施
  IP66筐体/タッチパネル部: IP69K適合(高温の高圧またはスチーム洗浄等での水分混入から保護)
 (GGタイプ:  Cover glass + ITO (酸化インジウムスズ: Indium Tin Oxideの略で、透明導電膜) sensor glass)
 (Pcapタッチ: 投影型静電容量タッチパネルで、本製品ではシングル・タッチ対応となります。)
■液晶パネルとタッチパネル間をオプティカルボンディングで貼り合わせることで、屋外での視認性(反射と内部結露対策)と耐衝撃性を向上
IP66/IP69K適応の完全防水・防塵仕様のタッチパネルPC
 ●IP69K対応:
高温、高水圧、スチームジェット洗浄で有害な影響を受けな

Celeron ATOM E3845-1.91 GHz (4-core)版CPU搭載で更に高速化
CPUにはIntel HD Graphics内蔵のため、画像処理もよりスムーズ
産業用の組込みシステムを意識した高信頼性設計

■一般家庭やオフィス環境でもご利用可能な「妨害電磁波規制」のVCCI/FCC/CE Class B取得

■外部出力の防水I/Oポート: USB x 2ポート、シリアル x 2ポート、 LAN x 1ポート
  ・シリアルポート: RS-232固定 x 1ポート、 BIOSでRS-232/422/485の何れかに切替可能なポート x 1ポート
  ・防水I/0コネクタはIP68(防水、防塵)対応のメタル・キャップを採用

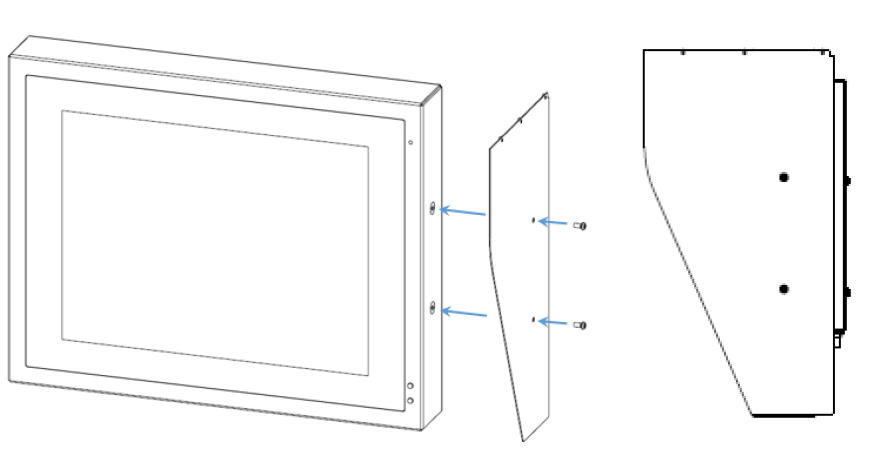

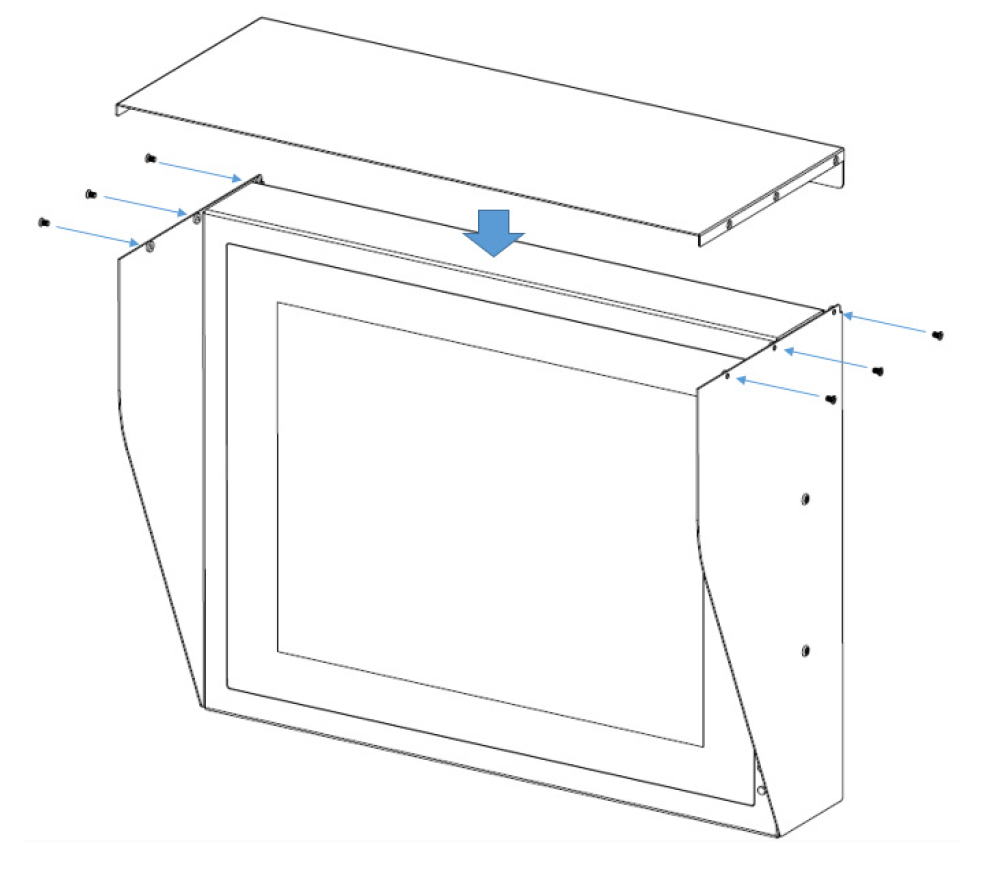

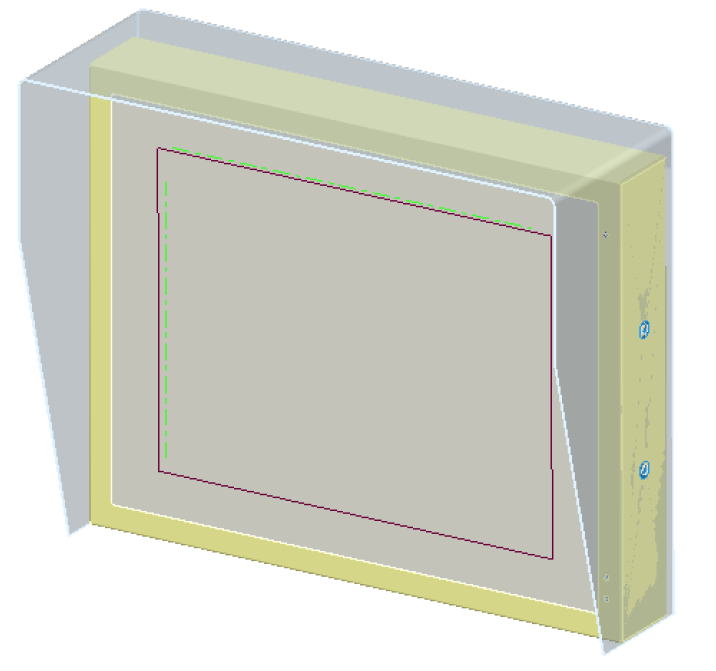

直射日光や雨を避けるためのルーフ・カバー(組み立て式)を標準装備



防水・防塵対応のケーブルあり(オプション)






防水I/0コネクタはIP68(防水、防塵)対応のメタル・キャップを採用




[I/Oポート]: DC電源 x 1, LAN x 1, USB x 2, COM x 2 [2m防水ケーブルの図面]
[ボタン]: 電源ON/OFFボタン(共にノンロック式ボタン)

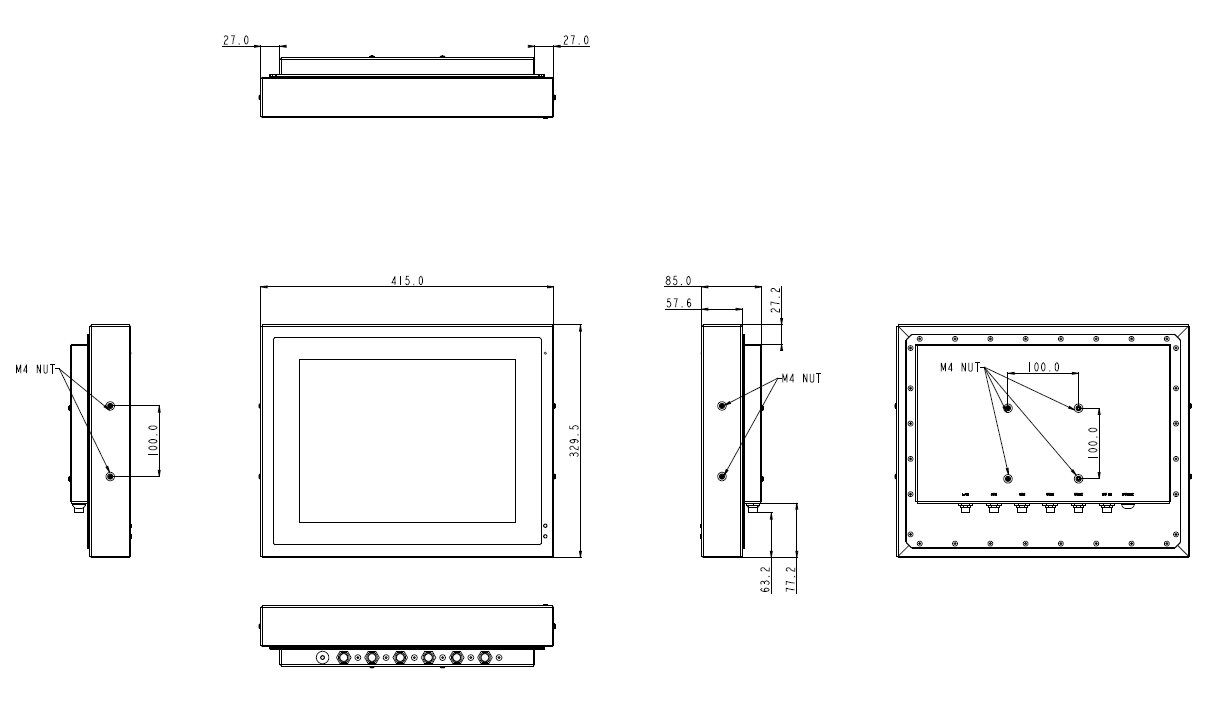

WTP-8B66-15-Oの外形寸法図

WTP-8B66-15-O


【主な機器仕様】

項目
仕様
主な特徴
CPU ・Intel ATOM E3845 1.91Hz (4-core) [Intel HD Graphics内蔵]
サポートOS ・Windows 7 professional 32bit
・Windows Embedded Standard 7-32bit / Windows 10 IoT 64bit (組込みOS)
・Linux搭載可 (但し、お客様ご自身でのサポートとなります。
メインメモリ

・高範囲動作温度対応のDDR3L RAM SO-DIMM ソケット x 2スロット: 標準 2GB (最大8GB)

ストーレッジ

・2.5" SATA Wide-Temp SSD 128GB 高範囲動作温度対応

ディスク・インタフェース ・SATA II コントローラ x2
LANコントローラ ・Intel I210-AT Gigabit Ethernetコントローラ
タッチパネル ・高耐久性の『GGタイプ-Pcapタッチ』  (投影型静電容量タッチパネル、シングル・タッチ)
液晶ディスプレイ部

15インチ TFTカラー
・画面解像度  : XGA
(1024 x 768) 、 最大液晶パネル輝度: 1,000cd/m2

防水筺体 ・標準の抵抗膜タッチパネル: IP66適合
・P-Capタッチ搭載時: IP69K適合(高温、高水圧、スチームジェット洗浄での水分混入から保護)
内蔵拡張スロッ
拡張スロット1 32ビット Mini PCIe ソケット x 2
防水筐体外側のI/Oコネクタとボタン
防水コネクタ(本体背面に設置) 【防水コネクタ (合計6ポート)】
・DC電源 x 1
・LAN (1G bps) x 1
・USB2.0 x 2
・COM x 2

【ボタン】
・電源ON/OFFボタン
防水コネクタとケーブル
防水ケーブルセット 防水ケーブル (オプション: 利用されるI/Oポートに応じて必要。 ケーブル長 2m)
・防水LANケーブル
・防水USBケーブル
・防水シリアル(D-sub 9ピン)ケーブル
【注意】 2m防水ケーブル図面はこちらをご参照ください。
その他
ルーフ・カバー 組み立て式のルーフ・カバーを標準機器同梱
DC電源 ・DC電源:  + 12V
AC電源 ・100V〜240V (防水ACアダプタ利用) / 47〜63Hz
・AC/DCアダプタ: IP67対応
[AC/DCアダプタの外観仕様]
 AC/DCアダプタの外観仕様こちらをご参照ください。
動作温度

・標準動作温度: -20℃ 〜 60℃ (IEC60068-2-56基準の1.0m/sの強制対流時)
   但し、直射日光が当たる環境では以下の通りとなります。
   ・1120W/m2 solar energy時の最高周囲温度: 45℃
   ・900W/m2 solar energy時の最高周囲温度 : 51℃

動作湿度 ・10%〜90% (結露なきこと)
外形寸法 ・395mm x 309.5mm x 85mm (約 10.2kg、AC/DCアダプタ除く)
・VESA規格の「100 x 100mmピッチ」取付穴あり、市販のモニター用アームなど利用可能
出荷時のオプション選択

[デバイスのオプション]
 ・無線LAN追加 + Bluetoothモジュール追加
 ・TPM(Trusted Platform Module)モジュール追加
 ・メインメモリ: DDR4; 8GB/16GB/32GB/64GBへの変更
 ・ストレージ: 2.5" SSD 32GB/64GB/128GB/256GB/512GBへの変更 (M.2 SSDへの変更も可能)

 ・ステンレス筐体素材: 「SUS304」から「SUS316」への変更

[OSのオプション] (ライセンスを含むプレ・インストール)
 ・Windows 7 professional 32bit
 ・Windows Embedded Standard 7 32bit
 ・Windows 10 IoT Enterprise 2019/2021 LTSC 64bit


  [注意] Windows 10 Professionalは販売終了となっているため、在庫のみとなります。

製品カタログ(英文)

WTP-8B66-15-Oのカタログこちらをご参照ください。

製品紹介の動画(防水テスト)
【外観の動画】: WTPシリーズのステンレス筐体外観動画をご参照ください。
 (サイズや縦横比は15/19/21.5インチで異なりますが、外観イメージは同等となります。)

【IP66 防水テスト動画】 : WTPシリーズのIP66防水テスト動画をご参照ください。

【IP69K 防水テスト動画】: WTPシリーズのIP69K防水テスト動画をご参照ください。

【防水製品の全般紹介動画】 : 防塵・防水タッチパネルPCシリーズの紹介ビデオをご参照ください。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
