『第9世代Core-i5/i7/i9 CPU搭載の最高性能モデル』

[MXMモジュール: GeForce GTX 1060 グラフィック・カード内蔵可]

『Intel Movidius vision AIカード(VPU)内蔵可』

ストレージは高速起動可能な『M.2 SSD』を標準搭載

ホットスワップ可能なバッテリー3本も内蔵可能


最新の医療規格認証: 60601-1 EMC規格 第4版とSafety規格 第3.1版/MDC等

抗菌プラスチック筐体 / マルチタッチ / USB 3.1 gen II x 4ポートを標準装備




医療用21インチパネルPC / 医療用コンピュータ


【抗菌素材のプラスティックを全面使用した抗菌筐体】

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である60601-1 Safety第3.1版/EMC第4版
MDR 2017/745等の
認証を受けておりますが、 同時にWincomm台湾本社では、標準品質管理規格の『ISO-9001』に加え、
医療品質保証の国際規格である 『ISO-13485』『ISO 14971』医療機器のリスクマネージメント
も取得しておりますので、医療器材メーカー としても、 品質面において一定の品質管理基準に
適合しているメーカーとなります。


本機種では、既に『ポリ塩化ビニル』を含まない「PVCフリー」を実現しております。

医療用タッチパネルPCシリーズの紹介ビデオこちらをご参照ください。(You Tubeにアップロードしております。)

また、医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください


【医療用タッチパネルPC関連製品】
医療用タッチパネルPC製品として以下の最新製品も併せてご参照ください。

 『10インチ・ワイド・モデル』 (薄型・軽量・コンパクト・モデル)
■10インチ・ワイド-Celeron N2930-1.83GHz-低価格モデル【WMP-101: ファンレス】


 『15インチ・ワイド・モデル』
■15インチ・ワイド-Celeron J3455-1.5GHz-低価格モデル【WMP-155: ファンレス】

■15インチ・ワイド-第7世代-Core-i5-7200U-2.5GHz-高性能モデル【WMP-15C: ファンレス】


 『17インチ・モデル』

■17インチ 第6/7世代Core-i5搭載医療用タッチパネルPC 【WMP-17F: ファン付き】


 『19インチ・モデル』
■19インチ 第9世代Core-i5, i7, i9 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19K: ファン付き (GTX1060内蔵可)】

■19インチ 第6/7世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19F: ファン付き】

■19インチ 第7世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19C: ファンレス】


 『21.5インチ・フルハイビジョン液晶対応モデル』 (新筐体: LEDライトバー、バッテリ3本搭載可能版)
■21.5型フルHD-第7世代Core-i5 CPU搭載-M.2 SSD & 3-Battery内蔵版の医療用パネルPC 【WMP-22G: ファンレス】

■21.5型フルHD-第7世代Core-i5 CPU搭載-M.2 SSD & MXMモジュール内蔵版の医療用パネルPC 【WMP-22H: ファン付き】


 『24インチ・フルハイビジョン液晶対応モデル』
(新筐体: LEDライトバー、バッテリ3本搭載可能版)

■24型フルHD-第7世代Core-i5 CPU搭載-M.2 SSD & 3-Battery内蔵版の医療用パネルPC 【WMP-24G: ファンレス】

(従来筐体: Intel 第6世代(第7世代)Core-i版)
■24インチ 第6/7世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-24F: ファン付き】

■24インチ 第6/7世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-24C: ファンレス】


【WMP-19Kの主な新機能/新機構】
Intel 第9世代 Core-i CPU (UHD Graphic 630 内蔵)を3種類から選択可能
 ●Core-i5-9500TE-2.20GHz (6 core)
 ●Core-i7-9700TE-1.80GHz (8 core)
 ●Core-i9-9900T-2.10GHz  (8 core)

MXMモジュール: GeForce GTX 1060グラフィック・カード内蔵可(オプション)
  Nvidiaの高性能グラフィック・カードを搭載することで、特殊な3D画像解析やAI演算などでの活用が可能

Intel Movidius vision AIカード(VPU: Vision Processing Unit; 視覚処理装置)内蔵可能(オプション)

『ポリ塩化ビニル』を含まない「PVCフリー」を実現

■OS搭載用のストレージには、M.2 SSDを標準採用 (OSの起動速度も大幅向上)
USB 3.1 gen II x 4ポートを標準装備
オプションにて7500mAhの大容量バッテリーを1本内蔵可能(UPS電源用、内蔵した状態で出荷)

■画面の消毒・清掃時にタッチ機能を約1分間一時停止可能とする 『Clean me』 ボタンも標準装備


【WMP-19Kの主な特徴】
Intel 第9世代 Core-i CPU (UHD Graphic 630 内蔵)を3種類から選択可能
 ●Core-i5-9500TE-2.20GHz (6 core)
 ●Core-i7-9700TE-1.80GHz (8 core)
 ●Core-i9-9900T-2.10GHz  (8 core)

MXMモジュール: GeForce GTX 1060グラフィック・カード内蔵

Intel Movidius vision AIカード(VPU: Vision Processing Unit; 視覚処理装置)内蔵可能(オプション)

オプションにて7500mAhの大容量バッテリーを1本内蔵可能(UPS電源用、内蔵した状態で出荷)
■OS搭載用のストレージには、M.2 SSDを標準採用 (OSの起動速度も大幅向上)
USB 3.1 gen II x 4ポートを標準装備


フロントベゼルは『IP65対応の防水・防塵』、背面はIPX1適用
■細菌を寄付けないシームレス構造の『表面フル・フラット』のフロントベゼルとタッチパッド
■19型 SXGA解像度(1280 x 1024)の液晶パネル採用
投影型静電容量タッチパネル(10ポイント・マルチタッチ)を標準搭載
Display Port (DP) x 2 (クローン、拡張デスクトップ可、外部モニター2台でトリプル画面可能) 標準搭載
■DDR4 SO-DIMM x 2スロット最大64GBまでサポート可(標準 4GB)
■1G bps LAN x 2ポート標準装備
2Wのステレオ・スピーカ内蔵
■拡張スロット:
PCI-E x4 スロット搭載可
電源ボタン,音量調整(+/-), 明るさ調整(+/-), バックライトON/OFF, Clean me(タッチパネル機能の一時停止)ボタン

豊富な国際規格を認証
 ●CE: EN 60601-1-2:2015(V4.0), MDR: MDR 2017/745, VCC/FCC: 2016-11, Class B
 ●UL: ANSI/AAMI ES60601-1:2012 (V3.1), cUL: CAN/CSA-C22.2 No. 60601-1:2014 (V3.1)
 ●IEC62133 / Energy star 6.1 compliance / RoHS2
compliance

4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)への置き換えも可能
医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。)

■MRSA (メチシリン耐性黄色ブドウ球菌) 対応の抗菌材質プラスチック筐体

[抗菌材質プラスチック筐体の説明]
プラスチック筐体には長時間滅菌作用のある原料を使用して製作したプラスチック筐体です。このプラスチック筐体ではMRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上(24時間測定)に達しております。そのプラスチック原料は『PC + ABS混入』であり、優れた抗菌作用を有しております。また、プラスチック材料そのものに抗菌効果がありますので、常時アルコール等で筐体を消毒しても抗菌性能が劣化することはありません。


*MRSA対応抗の菌加工と定期的な消毒・清掃が可能なため、本製品からの細菌感染は防げます。
*MRSA (メチシリン耐性黄色ブドウ球菌)は病院内では特に厄介な細菌であり、傷口が開き、
侵襲機器を施され、免疫システムが弱っている患者は市中よりも高い感染の危険にさらされます。


■豊富な各種オプション
・320万画素の自動フォーカスWEBカメラ  ・無線LAN + Bluetooth ・RFIDリーダー
MXMモジュール: GeForce GTX 1060グラフィック・カード内蔵
Intel Movidius vision AIカード(VPU: Vision Processing Unit; 視覚処理装置)内蔵
セキュリティ強化のためのTPM(Trusted Platform Module) 2.0 モジュー追加
・フルHD対応のキャプチャー・カード内蔵(PCI-Eスロット利用)
AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)への置き換え
等電位ターミナル・ピンのオプション: 接地電位差による電子機器の誤動作及び損傷を防止

バッテリー・パック(7500mAh/本)及びバッテリー・チャージャー

 [バッテリはPSEを取得しておりますが、航空便輸送の関係がありますので、個別ご相談とさせて頂いております。]

【WMP-19K I/Oポートの配置図】


【WMP-19K の外形寸法図】



隙間のないシームレス構造の平面タッチパネル               スマート・ファン内蔵の高効率冷却構造の背面

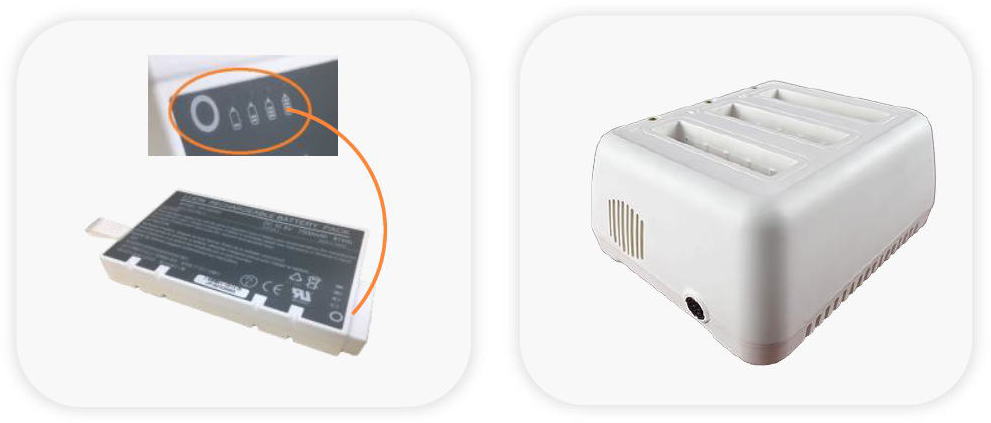

   バッテリー充電状態表示あり          オプションのバッテリー充電器



   UL認定の抗菌コーティング済みスタンドのオプション (本体はWMP-17Xの写真)





WMP-19K (Intel 第9世代 Core-i5/i7/i9 (6 Core / 8 Core) CPU版)

【主な機器仕様】

項目
仕様
主な特徴
CPU ■Intel 第9世代 Core-i CPU (UHD Graphic 630 内蔵)を3種類から選択可能
  ●Core-i5-9500TE-2.20GHz (6 core)
  ●Core-i7-9700TE-1.80GHz (8 core)
  ●Core-i9-9900T-2.10GHz (8 core)
Chip セット ・Intel Q370 Chipset (Intel FH82Q370 PCH)
VGA ・Intel 内蔵 UHD Graphic 630
OS ・Windows 10 professional 64bit
・Windows 10 IoT Enterprise LTSC 2019 64bit (組込みOS)
・Linux搭載可 (但し、ドライバーのみの提供)
メインメモリ ・DDR4 SODIMM ソケット x 2スロット: 標準 4GB (最大64GBまで拡張可)
ストーレッジ M.2 SSD 128GB (標準搭載)
2nd ストレージ: 2.5" SATA HDD or SSD
オーディオ ・Audio Codec
・2W x 2のパワーアップ
温度モニタリング ・CPUとシステムで温度モニタリング
Watchdog Timer (*1)

・256セグメントに分解可 (オプションで専用AP提供可)

DC電源

・DC電源:  + 14V ~ 19V ユニバーサル (マザーボードの許容範囲)

AC電源 ・AC input 100~240V  (47 ~ 63 Hz,? DC出力 19V, 250W)
動作温度 ・AC入力: 100V〜110V時: 0℃〜30℃ (自然対流)
・AC入力: 110V〜240V時: 0℃〜40℃ (自然対流)
動作湿度 ・10%〜90% (結露なきこと)
液晶ディスプレイ部 ・19型 (SXGA解像度: 1280 x 1024) 、LEDバックライト搭載
タッチパネル 投影型静電容量タッチパネル(10ポイントのマルチタッチ)
打鍵寿命 約 1億回、透過率: 90%、表面7Hの硬度
LANコントローラ ・Giga Bit Ethernet LAN x 2
拡張スロッ
拡張スロット1(内蔵オプション) ・PCI-E x4の拡張スロット [最大許容電力: 25W,  フルHDのキャプチャーカードなど用]
拡張スロット2(標準内蔵) ・M.2 (KEY E) スロット x 1 [無線LAN + Bluetoothなど用]
外部接続I/O端子(標準構成)
LANコネクタ ・RJ-45コネクタ x 2ポート(Giga Bit Ehernet)
シリアルコネクタ ・D-Sub 9ピン コネクタ x 合計 2ポート
 ・RS-232固定: 1ポート
 ・RS-232/422/485の何れかにBIOSにて切替可能なポート: 1
ポート
  (但し、個別カスタマイズでシリアル・ポート x 2ポートの増設も可能)
USBコネクタ USB 3.1 gen II x 4ポート
外部映像出力 ・DP (Display Port) x 2 (クローン、拡張デスクトップ可)
 [
外部モニター2台でトリプル画面に対応可能]
オーディオ・ジャック ・Line-Out, マイク入力
DC入力端子 ・専用AC/DCアダプタ用のDC入力
その他
スピーカ(フロントベゼルの底) ・2W x 2個
フロントベゼルスイッチ ・電源ボタン   ・音量調整(+/-)   ・明るさ調整(+/-)
・バックライトON/OFF   ・Clean meボタン
消費電力 ・約 250 W (最大; GTX 1060グラフィック・カード含む)
その他 ・VESA規格の75 x 75と100 x 100mmピットの取り付け穴あり(本体背面)
WMP-19Kの製品カタログ(英文)は、こちらをご参照ください。
オプション機能
出荷時のオプション選択

[デバイスのオプション]
・320万画素の自動フォーカスWEBカメラ ・無線LAN + Bluetooth ・RFIDリーダー
・MXMモジュール: GeForce GTX 1060グラフィック・カード内蔵
・Intel Movidius vision AIカード(VPU: Vision Processing Unit; 視覚処理装置)内蔵

・セキュリティ強化のためのTPM(Trusted Platform Module) 2.0 モジュール追加
・フルHD対応のキャプチャー・カード内蔵(PCI-Eスロット利用)
・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
・4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)への置き換え
・等電位ターミナル・ピンのオプション: 接地電位差による電子機器の誤動作及び損傷を防止
・バッテリー・パック(7500mAh/本)及びバッテリー・チャージャー

[OSのオプション] (ライセンスを含むプレ・インストール)
 ・Windows 10 professional 64bit
 ・Windows 10 IoT Enterprise 2019 [Ver 1809] LTSC 64bit

適合規格 ●医療規格: CE: EN 60601-1-2:2015(V4.0), MDR: MDR 2017/745, VCC/FCC: 2016-11, Class B
●医療規格: UL: ANSI/AAMI ES60601-1:2012 (V3.1), cUL: CAN/CSA-C22.2 No. 60601-1:2014 (V3.1)
●IEC62133 / Energy star 6.1 compliance / RoHS2 compliance
UL60601認定のスタンド ・UL60601認定のスタンド(オプション): 後面傾斜: 30°, 前面傾斜: 10°
外形寸法 ・450 mm (H) x 420 mm (V) x 84.1mm (T) (重量: 約 7.5kg)
・抗菌プラスチック筐体採用

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
