『EN60601適合 医療用 17型液晶一体型PC』

医療国際規格認証 17インチ液晶一体タッチパネルPC
Intel 第3世代 Core-i3, i5, i7 CPU選択可能な高性能モデル

【WMP-176V (
Intel Core-i搭載 スマート・ファン付き)】
医療用国際規格(EN60601, IEC60601 第3版)適応製品

医療用21インチパネルPC / 医療用コンピュータ医療用17インチCore-i5搭載タッチパネルPC / 医療用コンピュータ 医療用Intel Core-i3, i5, i7 CPU搭載・17インチ液晶一体型タッチパネルPC (スマートファン付き)

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である60601-1 第3版に適合しておりますが、
同時にWincomm台湾本社では、標準品質管理規格の『ISO-9001』に加え、医療品質保証の国際規格である
『ISO-13485』
『ISO 14971』医療機器のリスクマネージメント)も取得しておりますので、医療器材メーカー としても、
品質面において一定の品質管理基準に 適合しているメーカーとなります。

医療用タッチパネルPCシリーズの紹介ビデオこちらをご参照ください。You Tubeにアップロードしております。)
また、
医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください


【医療用タッチパネルPC関連製品】
医療用タッチパネルPC製品として以下の製品も好評販売中ですので、併せてご参照ください。

 『15インチ・ワイド・モデル』
 ■15インチ・ワイド-Celeron J1900-2.0GHz-低価格モデル【WMP-153: ファンレス】
 ■15インチ・ワイド-Core-i5-5200U-2.2GHz-高性能モデル【WMP-15A: ファンレス】

 『17インチ・モデル』
 ■17インチ Core-i3, i5, i7搭載医療用タッチパネルPC 【WMP-176V: ファン付き】
 ■17インチ 第6世代Core-i5搭載医療用タッチパネルPC 【WMP-17F: ファン付き】

 『19インチ・モデル』
 ■19インチ 第5世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19B: ファン付き】
 ■19インチ 第5世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19A: ファンレス】
 ■19インチ Core-i3, i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-196V: ファン付き】
 ■19インチ Core-i5-3317U-1.7GHz CPU搭載の高性能・医療用タッチパネルPC 【WMP-197V: ファンレス】

 『21.5インチ・フルハイビジョン液晶対応モデル』
 ■21.5インチ 第5世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-22B: ファン付き】
 ■21.5インチ 第5世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-22A: ファンレス】
 ■21.5 Core i3, i5, i7搭載の高性能・医療用タッチパネルPC 【WMP-226V: ファン付き】
 ■21.5インチ Core-i5-3317U-1.7GHz CPU搭載の高性能・医療用タッチパネルPC 【WMP-227V: ファンレス

 『24インチ・フルハイビジョン液晶対応モデル』 (新機能: LEDライトバー、10ポイントマルチ・タッチ、DVI入力)
 ■24型第4世代Core i5-4400E-2.7GHz搭載フルHD医療用タッチパネルPC 【WMP-248】
 ■24型第4世代Core i5-4402E-1.6GHz搭載フルHD医療用ファンレスタッチパネルPC 【WMP-249】


【WMP-176Vの主な新機能】
■Intel 第3世代 Core-i3, i5, i7 CPU搭載の高性能モデル (以下の3種類から選択可能)
 ・Intel Core i3-3110M 2.4GHz (Dual core)
 ・Intel Core i5-3210M 2.5GHz (Dual core)
 ・IntelCore i7-3632Q 2.2GHz (4-core)


第3世代『Intel HD Graphic HD4000』グラフィックチップ内蔵 (ローエンドのビデオカードに匹敵)

4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載追加
医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。)


【WMP-176の主な特徴】
■高性能でありながら、薄型・コンパクトなボディー: 420 x 360 x 85mm
医療用規格(EN60601/IEC60601/UL60601)を取得済みのため、医療機器として直ぐに利用可能
5線式の抵抗膜タイプのタッチパネル(3,500万回の打鍵寿命)標準搭載
IP65及びIPX1に適用:
@フロントベゼル: IP65適合の防水/防塵加工
A背面カバー(I/Oポートなどは除く): 鉛直に落下する水滴によって有害な影響をうけないIPX1に適合

ベッドサイド端末、遠隔医療端末も意識した豊富なオプション
・Webカメラ  ・無線LAN  ・マイク付きI/Oカバー
 (マイク付きI/Oカバーをご利用頂くことでハンズフリー対応も実現できます。)
豊富な拡張スロット
PCI-E x16 スロット x1 (またはPCI 2.2 スロット x1)
・Mini-PCIe ソケット x1 : 無線LANボードなどを搭載可
UL認定の抗菌コーティング済みスタンドのオプション装備

■アンチバイブレーション(衝撃吸収)機構付きHDDモジュール標準装備
■HDDの代わりにSSDを搭載することでディスクレス化も実現
■Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
■チップセット: Intel BD82HM65 PCH
■DDR3 SO-DIMM x 2スロット: 最大8GBまでサポート可(標準 1GB)
■外部環境: 高温(40℃)にも適用可

■RoHS対応









       UL認定の抗菌コーティング済みスタンドのオプション


       4kV絶縁のI/Oポート・オプションカード(COM x2, USB x1, LAN x 1ポート搭載)

WMP-176

【主な機器仕様】

項目
仕様
主な特徴
CPU Intel 第3世代 Core-i3, i5, i7 CPU搭載: 以下の3種類から選択可能
・Intel Core i3-3110M 2.4GHz
・Intel Core i5-3210M 2.5GHz,
・IntelCore i7-3632Q 2.2GHz (4-core)
Chip セット ・Intel BD82HM65 PCH
VGA ・Intel 内蔵 HD Graphic 4000
OS ・各種のWindows OS搭載可 (XP Pro/Windows 7/8.1など)
・XP embedded / Windows Embedded Stabndard 7/8.1も搭載可能 (プレインストール対応のみ)
メインメモリ ・DDR3 SO-DIMM x 2スロット
・標準 1GB (最大8GBまでサポート可)
Serial ATA ・SATA2 ポート転送速度: 300MB/s (2ポートあり、SATA DOM搭載可)
ストーレッジ ・2.5" SATA HDD x 1台搭載 (アンチバイブレーション機能付き)
SSD(SATA DOM)オプション対応可能
オーディオ ・Realtek ALC262 Audio Codec
・1.5W x 2のパワーアップ
温度モニタリング ・CPUとシステムで温度モニタリング
Watchdog Timer (*1)

・256セグメントに分解可 (オプションで専用AP提供可)

DC電源 ・6 〜 32V (マザーボード上でのDC電源入力)
AC電源 ・100V〜240V (ACアダプタ利用: 出力DC12V) / 47〜63Hz
動作温度 ・0℃〜40℃
動作湿度 ・10%〜90% (結露なきこと)
液晶ディスプレイ部 ・17インチ・液晶パネル (解像度: 1280 x 1024)
タッチパネル ・5線式の抵抗膜タイプのタッチパネル(3,500万回の打鍵寿命)
LANコントローラ ・Marvell 88E8071 Giga Bit Ethernet x 2
拡張スロット
拡張スロット1(内蔵オプション) ・PCI-E x16 スロット または PCI 2.2 スロット
拡張スロット2(内蔵) ・Mini PCIe ソケット(内蔵) x 1
外部接続I/O端子
LANコネクタ ・RJ-45コネクタ x 2ポート(Giga Bit Ehernet)
シリアルコネクタ ・D-Sub 9ピン コネクタ x 2ポート (1ポートはRS-232/422/485切替可)
(但し、個別対応でシリアル・ポート x 5ポートへの増設も可能)
USBコネクタ ・USB 2.0 ポート x 4
VGA出力 ・DVI-I 出力端子 x 1
オーディオ・ジャック ・Line-Out, マイク入力
DC入力端子 ・専用AC/DCアダプタ用のDC入力
その他
スピーカ(フロントベゼルの底) ・1.5W x 2個
フロントベゼルスイッチ ・電源ボタン ・明るさ調整(+/-)  ・音量調整(+/-)  ・バックライトON/OFF
消費電力 ・約 75W (Typical, 拡張ボードなどの装着なし時)
その他 ・VESA規格の75 x 75と100 x 100mmピットの取り付け穴あり(本体背面)
WMP-176Vの製品カタログ(英文)は、こちらをご参照ください。
オプション機能
内蔵デバイス・オプション
・200万画素のWEBカメラ
・無線LANモジュール
・Bluetooth v2.0モジュール
・RFIDリーダー
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載
 (本オプションカードの搭載時はPCI-ExressまたはPCIスロットは利用できなくなります。)

UL60601認定のスタンド・オプション ・UL60601認定のスタンド(オプション): 後面傾斜: 30°, 前面傾斜: 10°

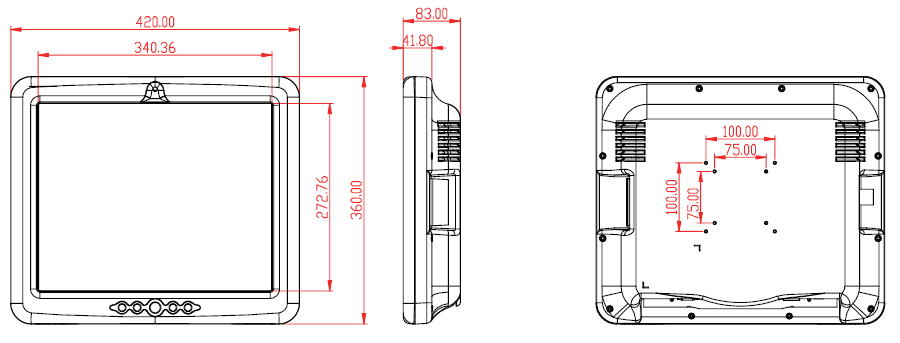

外形寸法 ・420mm x 360mm x 83mm (約 6.5 kg、スタンドなし)

(*1)
Watchdogとは番犬を意味していますが、本製品ではハードウェアとしてWatchdog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
