【薄型コンパクト・デザインElkhart Lake Celeron (4-core) タッチパネルコンピュータ】
IIntel Elkhart Lake Celeron CPU搭載モデルでは、10型、10型ワイド、15型、15型ワイド、17型、21.5型フルHDと15型の高輝度・広範囲動作温度版の7機種がリリースされております。
主に組込み向けの産業用のファンレス・タッチパネルPCでは推奨製品として、『Intel Celeron/ATOM（高輝度/広範囲動作温度対応）』と『Intel第7/8/12世代Core-i CPU高性能版（高輝度/広範囲動作温度対応）』のラインナップが整ってしますので、
以下のサイトも併せてご参照ください。
[Elkhart Lake Celeron版] （Windows 11 OS搭載可）
・10型ファンレス・タッチパネルPC『WLP-7J20-10』 ・10型ワイド・ファンレス・タッチパネルPC『WLP-7J20-W10』
・15型ファンレス・タッチパネルPC『WLP-7J20-15』 ・15型ワイド・ファンレス・タッチパネルPC『WLP-7J20-W15』
・17型ファンレス・タッチパネルPC『WLP-7J20-17』 ・21.5型フルHD版ファンレス・タッチパネルPC『WLP-7J20-22』
・15型高輝度・広範囲温度版タッチパネルPC『WLP-7J20-15H』 （高輝度: 1,000cd/m2, 広範囲動作温度: -20～60℃）
[Celeron版: 標準輝度/標準動作温度モデル]
・10型標準モデル『WLP-7B20-10』 ・12型標準モデル『WLP-7B20-12』 ・15型標準モデル『WLP-7B20-15』
[Celeron版: 高輝度・広範囲動作温度モデル： 1,000cd/m2, -20～65℃]
[直射日光の当たらない半屋外向けの製品]
・10型の高輝度・広範囲温度版『WLP-7B20-10H』 ・15型の高輝度・広範囲温度版『WLP-7B20-15H』
[Intel 第12世代 Core-i高性能版] （Windows 11 OS搭載可）
・15型ファンレス・タッチパネルPC『WLP-7H20-15』 ・22型フルHD版ファンレス・タッチパネルPC『WLP-7H20-22』
・21.5型高輝度・広範囲温度版タッチパネルPC『WLP-7H20-22H』 （高輝度: 1,000cd/m2, 広範囲動作温度: -20～60℃）
[Intel 第8世代 Core-i高性能版] （Windows 11 OS搭載可）
・15型ファンレス・タッチパネルPC『WLP-7G20-15』 ・22型フルHD版ファンレス・タッチパネルPC『WLP-7G20-22』
[Intel 第7世代 Core-i高性能版： 標準輝度/標準動作温度パネルPC] [原則製品終了モデル： 個別ご相談での対応]
・15型標準モデル『WLP-7F20-15』 （高輝度・広範囲動作温度： 1,000cd/m2, -20～60℃のオプションあり）
・16型ワイド標準モデル『WLP-7F20-16』 ・17型標準モデル『WLP-7F20-17』
・19型標準モデル『WLP-7F20-19』 （高輝度・広範囲動作温度： 1,000cd/m2, -20～60℃のオプションあり）
・21.5型フルHD版標準モデル『WLP-7F20-22』
 【WLP-7J20-15Hの主な新機能・特徴】
本製品は屋根付きの半屋外向けの特殊対応製品となりますので、案件ベースでの個別対応とさせて頂いております。
■Intel Atom 6413E (4-core) CPU搭載 (広範囲動作温度対応）
■CPUにはIntel第10世代UHD Graphics内蔵のため、画像処理もよりスムーズ
■IP66防塵・防水に適合のフル・フラット構造フロントベゼル
■高範囲動作温度対応: -20 ～ 60℃ （1.0m/sの強制対流時）
[高範囲動作温度対応のRAM/SSD採用と零下ではCPUヒーターにて予熱後に起動]
■高輝度液晶パネル採用： 1,000 cd/m2

《高熱伝導率のヒートパイプを利用して、高温時の冷却と低温時の予熱を同時に実現》
■Windows 11系列のOSサポート可
■メインメモリ(RAM）: DDR4-SO-DIMM x 2スロット、最大32GBまでに搭載可能
■IP66防塵・防水に適合のフル・フラット構造フロントベゼル
■高耐久性抵抗膜方式（5線式:
打鍵寿命 約 3,600万回）のタッチパネル標準搭載
●投影型静電容量タッチパネル（PCAPマルチ・タッチ）搭載オプションあり
■シリアルポート: D-Sub 9ピン コネクタ
x 合計 3ポート
・RS-232固定： 2ポート
・BIOSでRS-232/422/485の何れかに切替可能なポート： 1ポート
■USB 3.2(Gen1) x 2ポート及びUSB2.0 x 2ポートを標準装備
[従来のUSB2.0ポート用のデバイスも利用可能]
■2.5 Gbps LAN x 1、 1.0Gbps LAN x 1 標準搭載
■外部映像出力: アナログRGB (VGA) 出力x 1, HDMI出力 x 1ポート 標準搭載
■M.2 (Key E, 2230) ： 無線LAN + Bluetoothモジュールなど （オプション）
■M.2 (KEY M, 2242/2260/2280) SSD 128GB/256GB/512GB （カスタマイズ・オプション）
■一般家庭やオフィス環境でもご利用可能な「妨害電磁波規制」のVCCI/FCC/CE Class B取得
■ファンレスのコンパクトデザイン（ファンレス設計のサーマルソリューション）
■産業用の組込みシステムを意識した高信頼性設計
■薄型筐体、スリムボディー
■ポートレート・モードのサポートで縦横表示の切り替え可能

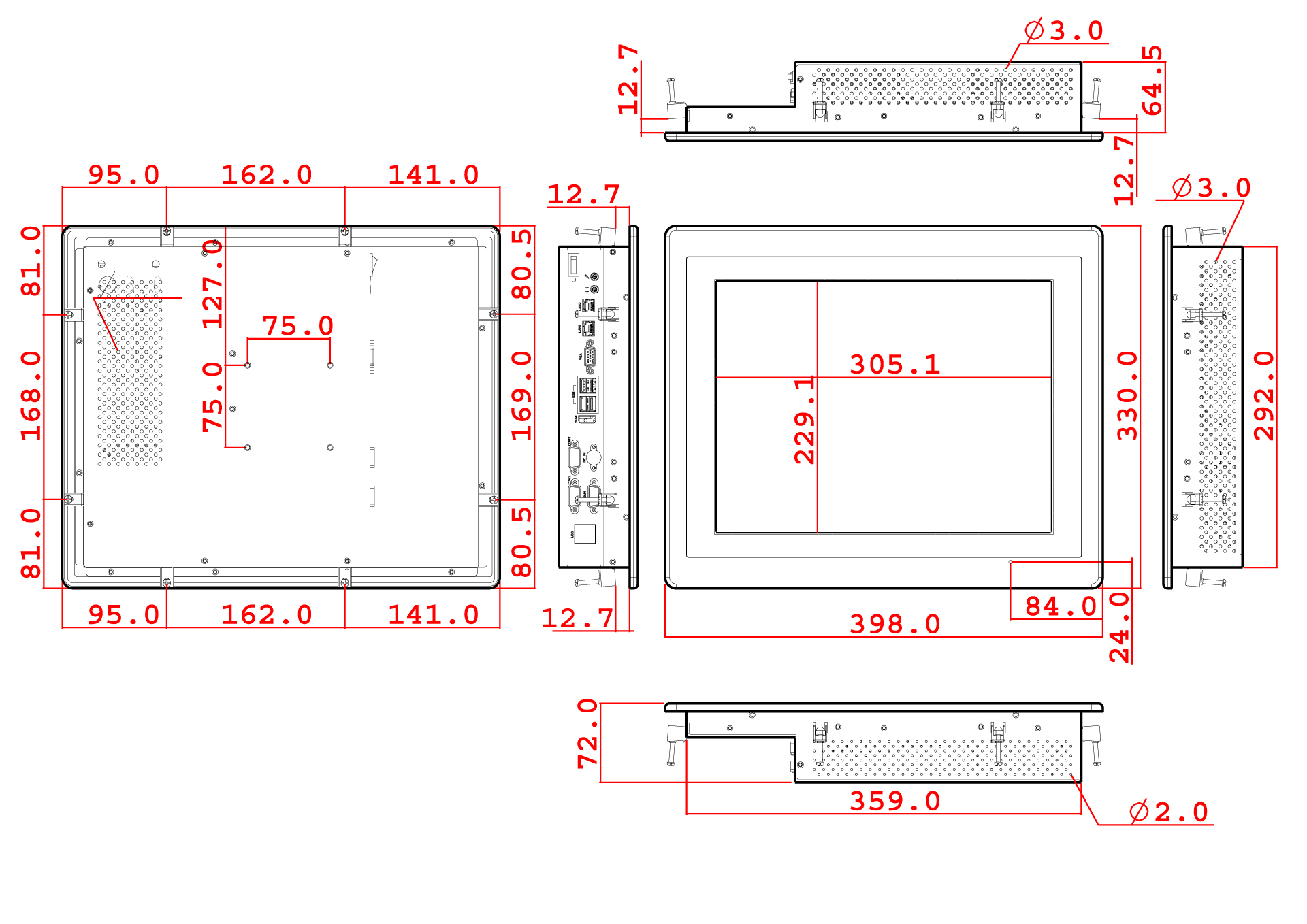

【WLP-7J20-15Hの標準パネル・マウントタイプ製品のI/Oと寸法図】
【注意】 ⑤DisplayPort出力、⑥HDMI出力は、補助的なもので液晶モニターの相性に依存する場合がありますので、予めご了承ください。

全機種衝撃吸収HDD機構あり 組込み用のDCケーブルをオプションで用意 オプション無線LAN(含むBT)のアンテナ

本製品を筐体や壁の正面外側から装着して裏側で付属の金具にてネジ止め。[マウント用の取付金具とネジは標準同梱]

 WLP-7J20-15
(Intel Atom 6413E (4-core) CPU版)
【主な機器仕様】
|
項目 |
仕様 |
| 主な特徴 |
|
| CPU |
・Intel Atom 6413E
(4-core) [Intel第10世代UHDグラフィックス内蔵] |
| サポートOS |
・Windows 10 IoT Enterprise LTSC 64bit
・Windows 11 IoT Enterprise GAC 64bit
・Windows 11 Professional 64bit
・Linux搭載可 （但し、お客様ご自身でのサポートとなります。） |
| メインメモリ |
・広範囲動作温度対応版のRAM (DDR4)： 標準 4GB （最大16GBまで拡張可） |
| ストーレッジ |
・広範囲動作温度対応版の2.5" SSD 128GB (標準) [最大256GBまで拡張可] |
| ディスク・インタフェース |
・SATA Ⅲ コントローラ |
| タッチパネル |
・高耐久性抵抗膜方式（5線式: 打鍵寿命
約 3,600万回）のタッチパネル採用
・オプション： 投影型静電容量タッチパネル（PCAPマルチ・タッチ）搭載 |
| 液晶ディスプレイ部（高輝度パネル） |
・高輝度 15” TFTカラー (XGA解像度: 1024
x 768) : 1,000 cd/m2
|
| オーディオ |
・Realtek ALC262 Audio Codec
・2+2 Wのパワーアップ |
| LANコントローラ |
・Gigabit Ethernet LAN x 2 |
| Watchdog
Timer (*1) |
・1~255分にて設定 (オプションでWDT APソフトウェアも添付可能） |
| 拡張スロット（内部スロット） |
|
|
拡張スロット |
・32ビット Mini PCIe
ソケット x 1
・M.2 (KEY M, 2242/2260/2280) x 1
・M.2 (Key E, 2230) |
| 外部接続I/O端子 |
|
| LANコネクタ |
・1.0 Gbps LAN x 2 スロット |
| 外部映像I出力 |
・ アナログRGB (VGA) 出力x 1
・
HDMI出力 x 1ポート
[補助的なもので液晶モニターの相性に依存する場合がありますので、予めご了承ください。] |
| シリアルコネクタ |
・D-Sub 9ピン コネクタ
x 合計 3ポート
・RS-232固定: 2ポート
・BIOS設定でRS-232/422/485の何れかに切替可能なポート: 1 ポート |
| USBコネクタ |
・USB 3.2(Gen1) x 3ポート
・USB2.0 x 1ポート |
| オーディオ・ジャック |
・マイク入力 |
| その他 |
|
| 電源ボタン |
・ノンロック方式の押しボタン、電源のON/OFF用
（電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる） |
| DC電源 |
・DC電源： + 12V ~ 28V ユニバーサル （オプションでDCケーブルあり） |
| AC電源 |
・100V～240V （標準ACアダプタ付属） /
47～63Hz |
| 動作温度（広範囲動作温度版） |
・ -20 ～ 60℃ （DC12V入力時でIEC60068-2-56基準の1.0m/sの強制対流時） |
| 動作湿度 |
・10%～90% （結露なきこと） |
| 外形寸法（パネルマウント） |
・約 398mm x 330mm
x 86mm （約 6.5kg: ACアダプタ除く）
・VESA規格の75 x
75 mmピットの取り付け穴あり（本体背面）
・IP66対応のフロントベゼル （タッチパネル部）
[標準： 黒色] |
| 出荷時のオプション選択 |
[デバイスのオプション]
・無線LAN + Bluetoothモジュール追加
・TPM（Trusted Platform Module）モジュール追加
・メインメモリ: DDR 4; 8GB, 16GBへの変更
・ストレージ: 2.5" SSD TLC 256GBへの変更
[OSのオプション] (ライセンスを含むプレ・インストール)
・Windows 10 IoT Enterprise LTSC 64bit
・Windows 11 IoT Enterprise GAC 64bit
・Windows 11 Professional 64bit
[注意] Windows 10 Professionalは販売終了となっているため、在庫のみでの対応となります。
|
| 【カスタマイズのオプション】 |
【カスタマイズのオプション】
・ シャーシ・タイプ筐体への変更
・ オープンフレーム筐体への変更
・ UVカット加工、 オプティカル・ボンディング、特殊PCAPタッチ対応 （屋外向け対応）
|
| 適合規格 |
・CE, FCC class B, VCCI Class B |
| その他 |
[WLP-7J20-15Hの製品カタログ]
・WLP-7J20-15H製品カタログ（英語）は、こちらをご参照ください。 |
(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatchDog
Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償APも用意しております。
* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。 |
