項目 |
仕様 |
| 主な特徴 |
|
| CPU |
・Intel第12世代Core-i5-1245UE-3.30GHz（10-Core） [Iris Xe グラフィックス内蔵] |
| Chip セット |
・SoC |
| 内蔵グラフィック |
・Intel Iris Xe グラフィックス内蔵 |
| サポートOS |
・Windows 10 IoT Enterprise LTSC 64bit
・Windows 11 IoT Enterprise GAC 64bit
・Windows 11 Professional 64bit
・Linux搭載可 （但し、お客様ご自身でのサポートとなります。） |
| メインメモリ |
・DDR4 SODIMM
ソケット x 2スロット： 標準 4GB （最大64GBまで拡張可） |
| ストーレッジ |
・標準モデル: 2.5" SATA SSD TLC 128GB 搭載 （HDD対応可） |
| ディスク・インタフェース |
・SATA 3 コントローラ
|
| タッチパネル |
・投影型静電容量タッチ（PCAPマルチ・タッチ）標準搭載：
透過率: 85%以上, 表面7Hの硬度（IP69K対応）
[タッチパネル部： IP69K適合（高圧・高温のスチーム洗浄での水分混入から保護）] |
| 液晶ディスプレイ部 |
・24インチ TFTカラー
・画面解像度 ： フルHD （1920 x 1080) |
| 防水筺体 |
・SUS304ステンレス素材を使用したIP66対応の完全防塵・防水筺体 |
| 内蔵拡張スロット |
|
| 拡張スロット１ |
・M.2 Type E x 1 |
| 防水筐体外側のI/Oコネクタとボタン |
|

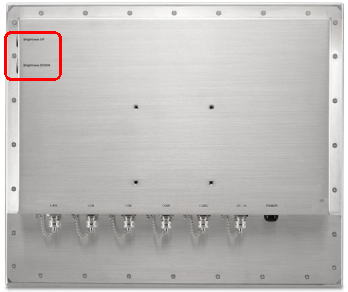

| 防水コネクタ（本体背面に設置） |
【防水コネクタ （合計6ポート）】
・DC電源 x 1
・LAN (2.5G bps) x 1
・USB2.0 x 2
・COM x 2
【ボタン】
・電源ON/OFFボタン
|
| 防水コネクタとケーブル |
|
| 防水ケーブルセット |
防水ケーブル （オプション：
必要に応じてケーブルを追加します。 ケーブル長 2m）
・防水LANケーブル
・防水USBケーブル
・防水シリアル（D-sub 9ピン）ケーブル
【注意】 2m防水ケーブルの図面はこちらをご参照ください。 |
| その他 |
|
| DC電源 |
・DC電源： + 24V |
| AC電源 |
・100V～240V （防水ACアダプタ利用）
/ 47～63Hz
・AC/DCアダプタ： IP67対応
[AC/DCアダプタの外観仕様]
AC/DCアダプタの外観仕様はこちらをご参照ください。 |
| 動作温度 |
・標準モデル（HDD版） ： 0 ～ 40℃ （IEC60068-2-56基準の1.0m/sの強制対流時）
・SSD搭載モデル ： 0 ～ 50℃ （IEC60068-2-56基準の1.0m/sの強制対流時） |
| 動作湿度 |
・10%～90% （結露なきこと） |
| 外形寸法 |
・626.6mm x 396.1mm
x 64mm （約 14.8kg、AC/DCアダプタ除く） |
| 防塵・防水対応 |
・標準の抵抗膜タッチパネル： IP66適合
・PCAPpタッチ搭載時： IP69K適合（高温、高水圧、スチームジェット洗浄での水分混入から保護）
|
| 出荷時のオプション選択 |
[デバイスのオプション]
・無線LAN追加 + Bluetoothモジュール追加
・TPM（Trusted Platform Module）モジュール追加
・メインメモリ: DDR4; 8GB/16GB/32GB/64GBへの変更
・ストレージ: 2.5" SSD 32GB/64GB/128GB/256GB/512GBへの変更 （M.2 SSDへの変更も可能）
・ステンレス筐体素材： 「SUS304」から「SUS316」への変更
[OSのオプション] (ライセンスを含むプレ・インストール)
・Windows 10 IoT Enterprise LTSC 64bit
・Windows 11 IoT Enterprise GAC 64bit
・Windows 11 Professional 64bit
[注意] Windows 10 Professionalは販売終了となっているため、在庫のみとなります。
[防水対応ケーブルグランド方式で選択可能なI/Oポートのオプション] 《特殊対応オプション》
以下の内部I/Oから最大5ポートを選択可能なオプション
①USB 2.0 x 2, USB 3.2 Gen2 x 2
②USB 3.2 Gen2 Type-C(DP映像出力付き) x 2
③シリアルポート x 2
④LANポート x 2
⑤HDMI映像出力 x 2
⑥オーディオLINE出力 x 1
⑦マイク入力 x 1

ケーブルグランド方式の外部I/Oポート 本体内部に接続可能なI/Oポート
『ケーブルグランド方式のI/Oケーブル配線方法の動画はこちらをご参照ください。』
|
| 製品カタログ（英文） |
・『WTP-9H66-24』の製品カタログ（英文）はこちらをご参照ください。 |
| 製品紹介の動画（防水テスト） |
【外観の動画】： WTPシリーズのステンレス筐体外観動画をご参照ください。
（サイズや縦横比は15/19/21.5インチで異なりますが、外観イメージは同等となります。）
【IP66 防水テスト動画】 ： WTPシリーズのIP66防水テスト動画をご参照ください。
【IP69K 防水テスト動画】： WTPシリーズのIP69K防水テスト動画をご参照ください。
【防水製品の全般紹介動画】 ： 防塵・防水タッチパネルPCシリーズの紹介ビデオをご参照ください。
|
