『Core-i5-1235U-4.40GHz 高性能モデル』

医療用 MRSA抗菌対応プラスチック筐体のタッチパネルコンピュータ
標準新筐体: IP54 [防塵・防滴（水の飛沫からの保護）] 対応

24インチフルHD （1920 x 1080）対応の高精細ディスプレイ採用
10ポイントのマルチタッチ対応Intel 第12世代 Core-i5 CPU搭載
ストレージは高速起動可能な『M.2 SSD』を標準搭載

[Windows 11系列のOS搭載可能モデル]

最新の医療規格：　MDR（含む60601-1）とEMC規格第4版を認証

【WMP-24P Core-i5-1235U-4.40GHz プロセッサ搭載高性能モデル】

医療用Core-i5-1235U-4.40GHz版
24フルHD型タッチパネルPC （ファンレス）
【抗菌素材のプラスティックを全面使用した抗菌筐体】【標準同梱の専用I/Oカバー利用でIP54対応】

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である
『MDR 2017/745（含む60601-1 Safety第3.1版）や60601-1-2 EMC第4版』等
の認証を受けておりますが、同時にWincomm台湾本社では、標準品質管理規格の
『ISO-9001』に加え、医療品質保証の国際規格である『ISO-13485』も取得して
おりますので、医療器材メーカーとしても、品質面において一定の品質管理基準に
適合しているメーカーとなります。

本機種では、既に『ポリ塩化ビニル』を含まない「PVCフリー」を実現しております。

医療用タッチパネルPCシリーズの紹介ビデオはこちらをご参照ください。（You Tubeにアップロードしております。）
また、医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください。
　　　　
【医療用タッチパネルPC関連製品のご紹介（推奨製品）】
医療用タッチパネルPC製品として、10型ワイド、15型ワイド、17型、19型、21.5/24型フルHDの6サイズがリリースされており、
最新モデルではWindows 11系列のOSも搭載可能です。以下のサイトをご参照ください。

『10インチ・ワイド・モデル』　（薄型・軽量・コンパクト・モデル）
■10インチ・ワイド-Celeron N3350-1.1GHz-低価格モデル【WMP-105: ファンレス】　

『15インチ・ワイド・モデル』
■15インチ・ワイド-Celeron J3455-1.5GHz-低価格モデル【WMP-155: ファンレス】

■15型ワイド第13世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-15P: ファンレス】 （Windows 11搭載可）

■15型ワイド第8世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-15J: ファンレス】 （Windows 11搭載可）　　

『17インチ・モデル』
■17インチ第6/7世代Core-i5搭載医療用タッチパネルPC 【WMP-17F: ファン付き】　[原則製品終了モデル：個別ご相談での対応]

『19インチ・モデル』
■19型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-19S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■19型-第13世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19P: ファンレス】 （Windows 11搭載可）

■19インチ第8世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19J: ファンレス】 （Windows 11搭載可）　

『21.5インチ・フルハイビジョン液晶対応モデル』
■2.15型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-22S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-22P: ファンレス-IP54対応】 （Windows 11搭載可）
(標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現)

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-22P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
(AC/DC電源内蔵モデル-外付けのACアダプタ無し)

■21.5型フルHD-第8世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-22J: ファンレス】 （Windows 11搭載可）
(HDMI映像入力付きのモデル: 別の機器からのHDMI映像を表示することが可能です。)　

『24インチ・フルハイビジョン液晶対応モデル』
■24型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-24S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-24P: ファンレス-IP54対応】 （Windows 11搭載可）
(標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現)

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-24P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
(AC/DC電源内蔵モデル-外付けのACアダプタ無し)

■24型フルHD-第8世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-24J: ファンレス】 （Windows 11搭載可）　
(HDMI映像入力付きのモデル: 別の機器からのHDMI映像を表示することが可能です。)

【WMP-24Pの主な新機能/新機構】
■高性能のCore-i5-1235U-4.40GHz（10-Core, インテル Iris Xe グラフィックス内蔵）搭載
■専用のI/Oカバー利用にてIP54 [防塵・防滴（水の飛沫からの保護）] 対応を実現
■狭額フレーム、薄型・軽量ボディーを実現
■『ポリ塩化ビニル』を含まない「PVCフリー」を実現

■UBS3.2 gen2 type x 4ポートを標準装備
■2.5 Gbps LAN x 1ポートと1 Gbps LAN x 1ポート標準装備
■HDMI映像出力 x 1ポート、Display Port (DP)映像出力 x 1 標準装備
■標準装備HDMI映像入力標準装備：　別の機器からのHDMI映像を表示することが可能

　　

■特定アプリケーションを起動可能な「Fn」（ファンクション）キーとバックライトOFF/ONボタンも標準装備
■画面の消毒・清掃時にタッチ機能を約1分間一時停止を可能とする『Clean me』ボタンも標準装備

■フロント・ベゼルはシームレスなフルフラット表面を採用し、LEDライト・バーも標準装備
　　

【WMP-24Pの主な特徴】
■高性能Core-i5-1235U-4.40GHz（10-Core, インテル Iris Xe グラフィックス内蔵）搭載
■新筐体で狭額フレーム、薄型・軽量ボディー:　541 x 352.9 x 56 mm （約 7kg）
■専用のI/Oカバー利用にてIP54 [防塵・防滴（水の飛沫からの保護）] 対応を実現

■OS搭載用のストレージには、M.2 SSDを標準採用（OSの起動速度も大幅向上）
■2nd HDDもオプション搭載可能で、ドッキング・ステーション方式により外側からの取り外しも容易
■本体側面側には、USB 2.0 x 2ポートとスマート・カード R/Wのオプションも搭載可能
■フロントベゼルは『IP65対応の防水・防塵』、背面はIPX2適用
■細菌を寄付けないシームレス構造の『表面フル・フラット』のフロントベゼルとタッチパッド
■21.5インチフルHD （1920 x 1080）解像度の8bit True ColorでLEDバックライト搭載の液晶パネル採用
■投影型静電容量タッチパネル（10ポイント・マルチタッチ）を標準搭載

■HDMI映像出力 x 1ポート、Display Port (DP)映像出力 x 1　（外部モニター2台でトリプル画面可能）標準搭載
■DDR5 SO-DIMM x 2スロット最大64GBまでサポート可（標準 4GB）
■2.5 Gbps LAN x 1ポートと1 Gbps LAN x 1ポート標準装備

■2Wのステレオ・スピーカ内蔵
■拡張スロット：　PCI-E x4 スロット搭載可
■RoHS2対応、MDR (2017/745, 含む60601-1安全総則3.1版)、60601-1-2 EMC第4版、VCCI Class-B認証
■フロント・パネルのボタン：　音量調整、輝度調整、LEDライト・バーの点灯、バックライトのON/OFF、Clean Me、ファンクション・キー

■4kV絶縁のI/Oポート・オプション（COM x2, USB x1, LAN x 1ポート）への置き換えも可能　
（医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。）

■MRSA (メチシリン耐性黄色ブドウ球菌) 対応の抗菌材質プラスチック筐体

[抗菌材質プラスチック筐体の説明]
プラスチック筐体には長時間滅菌作用のある原料を使用して製作したプラスチック筐体です。このプラスチック筐体ではMRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上（24時間測定）に達しております。そのプラスチック原料は『PC + ABS混入』であり、優れた抗菌作用を有しております。また、プラスチックそのものが抗菌素材のため、抗菌効果は半永久的に持続します。

＊MRSA対応抗の菌加工と定期的な消毒・清掃が可能なため、本製品からの細菌感染は防げます。
＊MRSA (メチシリン耐性黄色ブドウ球菌)は病院内では特に厄介な細菌であり、傷口が開き、
侵襲機器を施され、免疫システムが弱っている患者は市中よりも高い感染の危険にさらされます。

■豊富な各種オプション
・500万画素の自動フォーカスWEBカメラ　　・無線LAN + Bluetoothモジュール 　・RFIDリーダー
・セキュリティ強化のためのTPM（Trusted Platform Module） 2.0 モジュール追加
・フルHD対応のキャプチャー・カード内蔵（PCI-Eスロット利用）
・本体側面にスマート・カードR/WやUSB3.0 x 2ポートの追加
・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
・UL認証の抗菌コーティング済みスタンドオプション、I/Oカバー
・4kV絶縁のI/Oポート・オプション（COM x2, USB x1, LAN x 1ポート）への置き換え
・等電位ターミナル・ピンのオプション：　接地電位差による電子機器の誤動作及び損傷を防止

【WMP-24P I/Oポートの配置図】
　

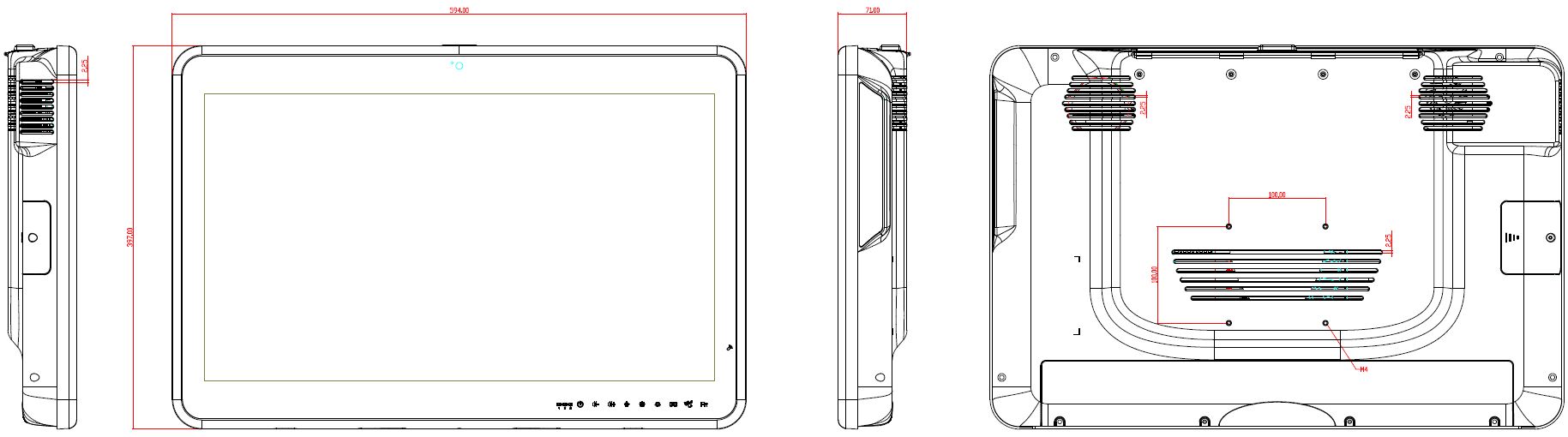

【WMP-24Pの外形寸法図】

　　　
隙間のないシームレス構造の平面タッチパネル　　　　　放熱効率の高いヒートシンク構造の背面　　　　　

　
　　　UL認定の抗菌コーティング済みスタンドのオプション　（本体はWMP-17Xの写真）

　　

WMP-24P Core-i5-1235U-4.40GHz CPU版)

【主な機器仕様】

項目	仕様
主な特徴
CPU	・Intel Core-i5-1235U-4.40GHz（10-Core, インテル Iris Xe グラフィックス内蔵）
Chip セット	・SoC
VGA	・Intel Iris Xe グラフィックス内蔵
OS	・Windows 10 IoT Enterprise LTSC 64bit ・Windows 11 IoT Enterprise GAC 64bit ・Windows 11 Professional 64bit　　・Linux搭載可（但し、お客様ご自身でのサポートとなります。）
メインメモリ	・DDR5 SODIMM ソケット x 2スロット：　標準 4GB （最大64GBまで拡張可）
ストーレッジ	・M.2 SSD （M key 2280, PCIe x4）（標準: 128GB） , 2.5" SATA HDD/SSD
オーディオ	・Audio Codec ・2W x 2のパワーアップ
温度モニタリング	・CPUとシステムで温度モニタリング
DC電源	・DC電源：　 + 14V ~ 24V ユニバーサル
AC電源	・100V～240V　（ACアダプタ利用：　出力DC 24V） / 47～63Hz
動作温度	・0℃～40℃
動作湿度	・10%～90%　（結露なきこと）
液晶ディスプレイ部	・24” ワイド・フルハイビジョン画面 (解像度: 1920 x 1080) 、8bit True ColorでLEDバックライト搭載
タッチパネル	・投影型静電容量タッチパネル（10ポイントのマルチタッチ）・打鍵寿命約 1億回、透過率: 90%、表面7Hの硬度
LANコントローラ	・2.5 Gbps LAN x 1ポート、　1 Gbps LAN x 1ポート
拡張スロット
拡張スロット１（内蔵オプション）	・PCI-E x4の拡張スロット x 1
拡張スロット２（内蔵）	・M.2 E Key (内蔵） x 1
外部接続I/O端子（標準構成）
LANコネクタ	・2.5 Gbps LAN x 1ポート、　1 Gbps LAN x 1ポート
シリアルコネクタ	・D-Sub 9ピンコネクタ x 合計 2ポート　・RS-232固定:　1ポート　・RS-232/422/485の何れかに切替可能なポート: 1 ポート　（ジャンパーピン設定）　　（但し、個別カスタマイズでシリアル・ポート x 2ポートの増設も可能）
USBコネクタ	・USB3.2 gen II ポート x 4
外部映像出力	・HDMI映像出力 x 1ポート、Display Port (DP)映像出力 x 1 　[外部モニター2台でトリプル画面に対応可能]
外部映像入力	・HMDI映像入力ポート x 1　（「Fn」キーで本体と外部入力の画面を切替え）
オーディオ・ジャック	・Line-Out, マイク入力
DC入力端子	・専用AC/DCアダプタ用のDC入力
その他
保護等級	・筐体全体（専用I/Oカバー利用時）：　 IP54防塵・防滴・フロント・ベゼル（タッチパネル部）　　：　IP65防塵・防水
スピーカ（フロントベゼルの底）	・2W x 2個
フロントベゼルスイッチ	・電源ボタン　　　・音量調整（+/-）　　　・明るさ調整（+/-）　　　・LEDライトバーのボタン・バックライトON/OFF 　　・Clean meボタン　　　・「Fn」ファンクションキー
消費電力	・約 150 W （最大, 拡張ボードなどの装着なし時）
その他	・VESA規格の100 x 100mmピットの取り付け穴あり（本体背面）・WMP-24Pの製品カタログ（日本語）は、こちらをご参照ください。
オプション機能
出荷時のオプション選択	[デバイスのオプション] 　・500万画素の自動フォーカスWEBカメラ　　・無線LAN + Bluetoothモジュール　・RFIDリーダー　・セキュリティ強化のためのTPM（Trusted Platform Module） 2.0 モジュール　・メインメモリ:　DDR5 　4GB, 8GB, 16GB, 32GB, 64GBへの変更　・ストレージ:　M.2 SSD128GB/256GB/512GBへの変更　・フルHD対応のキャプチャー・カード内蔵（PCI-Eスロット利用）　・本体側面にスマート・カードR/WやUSB2.0 x 2ポートの追加　・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制] 　・UL認証の抗菌コーティング済みスタンドオプション、I/Oカバー　・4kV絶縁のI/Oポート・オプション　（PCI Expressスロットに搭載のため、PCI-Eスロット利用不可）　・I/Oカバー　（本製品ではオプションとなります。）　・等電位ターミナル・ピンのオプション：　接地電位差による電子機器の誤動作及び損傷を防止　・バッテリは航空便輸送の関係があり、現在は国内では販売しておりません。 [OSのオプション] (ライセンスを含むプレ・インストール) 　・Windows 10 IoT Enterprise LTSC 64bit 　・Windows 11 IoT Enterprise GAC 64bit 　・Windows 11 Professional 64bit　　 [注意] Windows 10 Professionalは販売終了となっているため、新規受付は終了しております。
適合規格	・医療規格：　MDR: MDR 2017/745 [含む60601-1-60601-1:2012 (V3.1)] ・医療規格：　60601-1-2 :2015 ver. 4.0 ・RoHS2 compliance、 VCC/FCC: 2016-11, Class B
UL60601認定のスタンド	・UL60601認定のスタンド（オプション）：後面傾斜: 30°,　前面傾斜: 10°
外形寸法	・594mm x 397mm x 56mm [オプションのI/Oカバー除く]　（重量: 約 9kg）・抗菌プラスチック筐体採用

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
