項目 |
仕様 |
| 主な特徴 |
|
| CPU |
Intel 第6世代 Core-i5 CPU搭載 （以下のCPUへのオプション対応可）
・Intel Core-i5-6500TE-2.3GHz (4-core) [標準モデル]
・Intel Core-i7-6700TE-2.4GHz (4-core) [オプション]
・Core-i3-6100TE-2.7GHz (2-Core) [オプション]
・Pentium G4400TE- 2.40 GHz(2 core) [オプション] |
| Chip セット |
・Intel GL82Q170 PCH |
| グラフィック |
・Intel 内蔵 HD Graphics 530 |
| OS |
・各種のWindows OS搭載可: Windows
7/8.1/10
・Windows Embedded Stabndard 7/8.1及びWindows 10 IoT （プレインストール対応のみ）
・Linux OS: お客様でのインストールの場合は可能
（弊社からはOSなしで出荷、ドライバーのサポートのみ） |
| メインメモリ |
・DDR4
SO-DIMM x 2スロット
・標準 4GB （最大 32GBまでサポート可） |
| Serial ATA |
・SATA 3 コントローラ |
| ストーレッジ |
・2.5"
SATA SSD TLC 64GB （標準） |
| オーディオ |
・Realtek ALC262 Audio Codec
・2.0W x 2のパワーアップ |
| 温度モニタリング |
・CPUとシステムで温度モニタリング |
| Watchdog
Timer (*1) |
・256セグメントに分解可 (オプションで専用AP提供可） |
| DC電源 |
・7 〜 32V （マザーボード上でのDC電源入力） |
| AC電源 |
・100V〜240V （ACアダプタ利用： 出力DC12V）
/ 47〜63Hz |
| 動作温度 |
・0℃〜35℃ |
| 動作湿度 |
・10%〜90% （結露なきこと） |
| LANコントローラ |
・Intel
Giga Bit Ethernet x 2 |
| 拡張スロット |
|
| 拡張スロット２（内蔵） |
・Mini PCIe
ソケット（内蔵） x 2 |

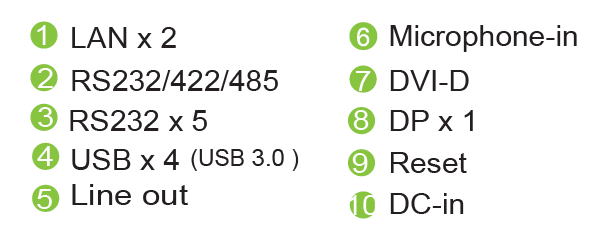

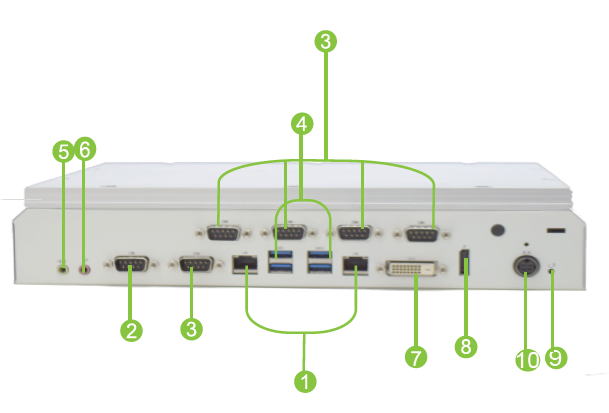

| 外部接続I/O端子 |
|
| LANコネクタ |
・RJ-45コネクタ
x 2ポート(Giga Bit Ehernet) |
| シリアルコネクタ |
・D-Sub 9ピン
コネクタ x 6ポート （1ポートはRS-232/422/485切替） |
| USBコネクタ |
・USB 3.0 ポート
x 4 |
| 映像出力 |
・DVI出力端子
x 1, DP (Display Port) x 1 |
| オーディオ・ジャック |
・Line-Out, マイク入力 |
| DC入力端子 |
・専用AC/DCアダプタ用のDC入力 |
| その他 |
|
| 電源ボタン |
・ノンロック方式の押しボタン、電源のON/OFF用
（電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる） |
| リセット・ボタン |
・ハングアップ時などに強制再起動を行うためのリセット・ボタン
|
| LEDインジケーター |
・電源用LED時： 電源ON時に緑色が点灯
・HDDアクセス用LED時： HDDアクセス時に赤色が点滅 |
| DC電源 |
DC電源： + 12V ~ 28V ユニバーサル |
| AC電源 |
100V〜240V （ACアダプタ利用） / 47〜63Hz |
| 動作温度 |
0℃〜35℃ （平置きのみ可能） |
| 動作湿度 |
20%〜80% （結露なきこと） |

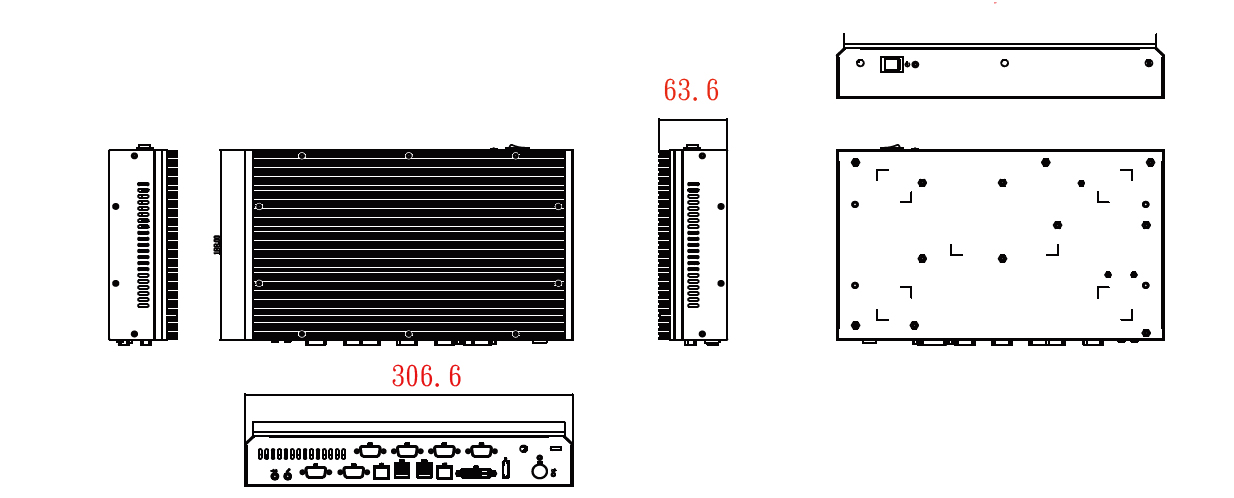

| 外形寸法 |
306.6mm x 188mm x 63.6mm (約
3kg) |
| 筐体色 |

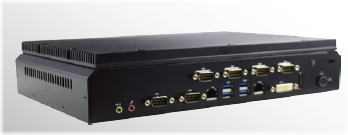

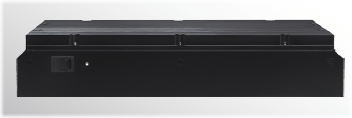

・標準： 白色筐体 （オプション： 黒色筐体） |
| 出荷時のオプション選択 |
[デバイスのオプション]
・セキュリティ強化のためのTPM（Trusted Platform Module） 1.2 / 2.0 モジュール追加
・4kV絶縁のI/Oポート・オプション（COM x2, USB x1, LAN x 1ポート）搭載
（本オプションカードの搭載時はPCI-ExressまたはPCIスロットは利用できなくなります。）
[OSのオプション] (ライセンスを含むプレ・インストール)
・Windows 7 professional 32bit or 64bit
・Windows 10 professional 64bit
・Windows Embedded Standard 7 - 32bit or 64bit
・Windows 10 IoT Enterprise 2016 LTSB 64bit |
| 適合規格 |
[適合規格]
・CE: EN 60601-1-2:2015(V4.0),
・MDD: EN 60601-1:2006/A1:2013(V3.1)
・VCCI: 2016-11, Class B (PSU/Battery with PSE)
・FCC: Part 18 Class B
・UL: ANSI/AAMI ES60601-1:2012 (V3.1)
・cUL: CAN/CSA-C22.2 No. 60601-1:2014 (V3.1) |
| 製品カタログ（英文） |
【標準・白色筐体カタログ】
・WPC-766（標準-白色）の製品カタログはこちらをご参照ください
【標準・黒色筐体カタログ】
・WPC-766（標準-黒色）の製品カタログはこちらをご参照ください
【拡張スロット・モデルの白色筐体カタログ】
・WPC-766E（拡張スロット版）-白色製品カタログはこちらをご参照ください。
【拡張スロット・モデルの黒色筐体カタログ】
・WPC-766E（拡張スロット版）-黒色製品カタログはこちらをご参照ください。
|
| ユーザマニュアル（英文） |
・WPC-766シリーズのユーザマニュアルはこちらをご参照ください。（現行標準は白色筐体） |
製品ナビ・サイト
ヒートパイプ冷却
医療機器等への組込み用としてDCケーブルもオプションで用意

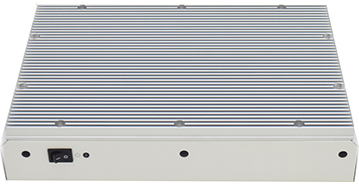

WPC-766 （標準白色筐体）
