【生産終了】

『Corei5-6500TE-2.3GHz 高性能モデル』

医療用 MRSA抗菌対応プラスチック筐体のタッチパネルコンピュータ

19インチSXGA （1280 x 1024）対応の高精細ディスプレイ採用

10ポイントのマルチタッチ対応Intel 第6/7世代 Core-i5 CPU搭載

最新の医療規格：　60601-1 EMC規格第4版とSafety規格第3.1版を認証

【WMP-19F Corei5-6500TE-2.3GHz プロセッサ搭載高性能モデル】

医療用Intel Core-i5, i7 CPU搭載の高性能・19インチ一体型タッチパネルPC （ファン付き）
　　　　　　　【抗菌素材のプラスティックを全面使用した抗菌筐体】

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である60601-1 Safety第3.1版/EMC第4版や
MDR 2017/745等の認証を受けておりますが、同時にWincomm台湾本社では、標準品質管理規格の『ISO-9001』に加え、
医療品質保証の国際規格である『ISO-13485』や『ISO 14971』（医療機器のリスクマネージメント）
も取得しておりますので、医療器材メーカーとしても、品質面において一定の品質管理基準に
適合しているメーカーとなります。

本機種では、既に『ポリ塩化ビニル』を含まない「PVCフリー」を実現しております。

医療用タッチパネルPCシリーズの紹介ビデオはこちらをご参照ください。（You Tubeにアップロードしております。）
また、医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください。
　　　　
【医療用タッチパネルPC関連製品のご紹介】
医療用タッチパネルPC製品として、10型ワイド、15型ワイド、17型、19型、21.5/24型フルHDの6サイズがリリースされており、
最新モデルではWindows 11系列のOSも搭載可能です。以下のサイトをご参照ください。

『10インチ・ワイド・モデル』　（薄型・軽量・コンパクト・モデル）
■10インチ・ワイド-Celeron N3350-1.1GHz-低価格モデル【WMP-105: ファンレス】　

『15インチ・ワイド・モデル』
■15インチ・ワイド-Celeron J3455-1.5GHz-低価格モデル【WMP-155: ファンレス】

■15型ワイド第8世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-15J: ファンレス】 （Windows 11搭載可）　　

『17インチ・モデル』
■17インチ第6/7世代Core-i5搭載医療用タッチパネルPC 【WMP-17F: ファン付き】　

『19インチ・モデル』
■19型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-19S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■19インチ第8世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19J: ファンレス】 （Windows 11搭載可）　

『21.5インチ・フルハイビジョン液晶対応モデル』
■2.15型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-22S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-22P: ファンレス-IP54対応】 （Windows 11搭載可）
(標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現)

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-22P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
(AC/DC電源内蔵モデル-外付けのACアダプタ無し)

■21.5型フルHD-第8世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-22J: ファンレス】 （Windows 11搭載可）
(HDMI映像入力付きのモデル: 別の機器からのHDMI映像を表示することが可能です。)　

『24インチ・フルハイビジョン液晶対応モデル』
■24型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-24S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-24P: ファンレス-IP54対応】 （Windows 11搭載可）
(標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現)

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-24P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
(AC/DC電源内蔵モデル-外付けのACアダプタ無し)

■24型フルHD-第8世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-24J: ファンレス】 （Windows 11搭載可）　
(HDMI映像入力付きのモデル: 別の機器からのHDMI映像を表示することが可能です。)
　

【WMP-19Fの主な新機能/新機構】
■Intel 第6世代 Core-i5 CPU搭載の高性能モデル (HD Graphics 530内蔵) （以下の2種類から選択可能）
　・Intel Corei5-6500TE-2.3GHz (4-core)
　・Intel Corei5-6700TE-2.4GHz (4-core)
　[特殊オプション（第7世代Core-i版）]
　　　・Core-i5-7500T-2.7GHzまたはCore-i7-7700T-2.9GHzへ変更は個別ご相談となります。
■医療用規格(EN60601/IEC60601/UL60601)の第4版を取得 （更に安全性が厳しい規格）
■細菌を寄付けないシームレス構造の『表面フル・フラット』のフロントベゼルとタッチパッド
■MRSA (メチシリン耐性黄色ブドウ球菌) 対応の抗菌材質プラスチック筐体
■『ポリ塩化ビニル』を含まない「PVCフリー」を実現

■4kV絶縁のI/Oポート・オプション（COM x2, USB x1, LAN x 1ポート）搭載追加
（医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。）

[17インチの筐体を除く抗菌材質プラスチック筐体の説明]
プラスチック筐体には長時間滅菌作用のある原料を使用して製作したプラスチック筐体です。このプラスチック筐体ではMRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上（24時間測定）に達しております。そのプラスチック原料は『PC + ABS混入』であり、優れた抗菌作用を有しております。また、プラスチック材料そのものに抗菌効果がありますので、常時アルコール等で筐体を消毒しても抗菌性能が劣化することはありません。

■画面の消毒・清掃時にタッチ機能とボタン機能を約1分間一時停止を可能とする『Clean me』ボタン搭載

　
表面フル・フラットのシームレス構造　　　　　　　　　　　　　　　　　　　　　　　　　　　『Clean me』ボタン（3秒程度の長押し）

＊MRSA対応抗の菌加工と定期的な消毒・清掃が可能なため、本製品からの細菌感染は防げます。
＊MRSA (メチシリン耐性黄色ブドウ球菌)は病院内では特に厄介な細菌であり、傷口が開き、
　侵襲機器を施され、免疫システムが弱っている患者は市中よりも高い感染の危険にさらされます。

【WMP-19Fの主な特徴】
■高性能でありながら、軽量・薄型・コンパクトなボディー: 450 x 420 x 85.3 mm　（約 7.5kg）
■フロントベゼルは『IP65対応の防水・防塵』
■Intel Core-i5, i7 CPU 搭載の高性能モデル　（CPU選択可）
■19インチ SXGA （1280 x 1024）解像度でLEDバックライト搭載の液晶パネル採用
■投影型静電容量タッチパネル（10ポイント・マルチタッチ）を標準搭載
■HDDの代わりにSSDを搭載することでディスクレス化も実現
■Watchdog機能（*1）によりOSハングアップ時も自動復旧可能（オプションのAPあり）
■チップセット：　Intel BD82HM65 PCH
■DDR3L SO-DIMM x 2スロット最大16GBまでサポート可（標準 4GB）
■1G bps LAN x 2ポート標準装備
■2Wのステレオ・スピーカ内蔵
■拡張スロット：　PCI-E x16 スロット
■外部環境：高温（40℃）にも適用可
■RoHS対応

■豊富な各種オプション
　・320万画素のWEBカメラ　　・無線LAN 　・Bluetooth v2.1モジュール 　・RFIDリーダー
　・セキュリティ強化のためのTPM（Trusted Platform Module） 2.0 モジュール追加
　・UL認定の抗菌コーティング済みスタンドオプション

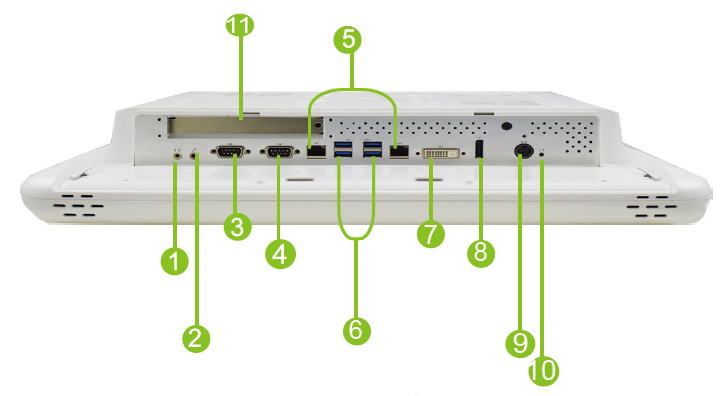

　【WMP-19F I/Oポートの配置図】

隙間のないシームレス構造の平面タッチパネル
　　

　
　　　　　　　UL認定の抗菌コーティング済みスタンドのオプション　（本体はWMP-17Xの写真）

　　　

WMP-19F

【主な機器仕様】

項目	仕様
主な特徴
CPU	Intel 第6世代 Core-i5 CPU搭載　（Core-i7 CPUはオプション対応可）・Intel Core-i5-6500TE-2.3GHz (4-core) [標準モデル] ・Intel Core-i7-6700TE-2.4GHz (4-core) [オプション]
Chip セット	・Intel GL82Q170 PCH
VGA	・Intel 内蔵 HD Graphics 530
OS	・Windows 7 professional 32bit ・Windows Embedded Standard 7-32bit / Windows 10 IoT 64bit （組込みOS）　・Linux搭載可（但し、お客様ご自身でのサポートとなります。）
メインメモリ	・DDR4 SO-DIMM x 2スロット・標準 4GB （最大 32GBまでサポート可）
Serial ATA	・SATA 3 コントローラ
ストーレッジ	・2.5" SATA HDD x 1台搭載（アンチバイブレーション機能付き）・SSD オプション対応可能
オーディオ	・Audio Codec ・2+2 Wのパワーアップ
温度モニタリング	・CPUとシステムで温度モニタリング
DC電源	・DC電源：　 + 12V ~ 28V ユニバーサル
AC電源	・100V～240V　（ACアダプタ利用：　出力DC24V） / 47～63Hz
動作温度	・0℃～40℃ （自然対流）
動作湿度	・10%～90%　（結露なきこと）
液晶ディスプレイ部	・19インチ液晶パネル (解像度: 1280 x 1024) , LEDバックライト搭載
タッチパネル	・投影型静電容量タッチパネル（10ポイントのマルチタッチ、打鍵寿命約 1億回、透過率: 90%、表面7Hの硬度）搭載
LANコントローラ	・Giga Bit Ethernet LAN x 2
拡張スロット
拡張スロット１（内蔵オプション）	・PCI-E x16 スロット x 1 　（最大60Wまでのボードをど搭載可）
拡張スロット２（内蔵）	・Mini PCIe ソケット（内蔵） x 2
外部接続I/O端子
LANコネクタ	・RJ-45コネクタ x 2ポート(Giga Bit Ehernet)
シリアルコネクタ	・D-Sub 9ピンコネクタ x 合計 2ポート　・RS-232固定:　1ポート　・BIOS設定でRS-232/422/485の何れかに切替可能なポート: 1 ポート　（但し、個別カスタマイズでシリアル・ポート x 2ポートの増設も可能）
USBコネクタ	・USB 3.0 ポート x 4
VGA出力	・DP (Display Port) ポート x 1,　DVI 出力端子 x 1
オーディオ・ジャック	・Line-Out, マイク入力
DC入力端子	・専用AC/DCアダプタ用のDC入力
その他
スピーカ（フロントベゼルの底）	・2W x 2個
フロントベゼルスイッチ	・電源ボタン　・明るさ調整（+/-）　　・音量調整（+/-）　　・Clean meボタン　　・バックライトON/OFF
消費電力	・約 135W （最大, 拡張ボードなどの装着なし時）
その他	・VESA規格の75 x 75と100 x 100mmピットの取り付け穴あり（本体背面）・WMP-19Fの製品カタログ（英文）は、こちらをご参照ください。
オプション機能
出荷時のオプション選択	[デバイスのオプション] ・320万画素のWEBカメラ・無線LANモジュール・Bluetooth v2.0モジュール　・RFIDリーダー・メインメモリ:　DDR4 　4GB, 8GB, 16GB, 32GBへの変更・ストレージ:　SSD 32GB/64GB/128GB/256GB/512GBへの変更・セキュリティ強化のためのTPM（Trusted Platform Module） 1.2 / 2.0 モジュール追加・4kV絶縁のI/Oポート・オプション（COM x2, USB x1, LAN x 1ポート）搭載（本オプションカードの搭載時はPCI-ExressまたはPCIスロットは利用できなくなります。） [OSのオプション] (ライセンスを含むプレ・インストール) 　・Windows 7 professional 32bit 　・Windows Embedded Standard 7 32bit 　・Windows 10 IoT Enterprise 2019/2021 LTSC 64bit 　 [注意] Windows 10 Professionalは販売終了となっているため、新規受付は終了しております。
適合規格	・医療用電気機器規格: 60601-1 Safety 第3.1版 / EMC 第4版・FCC/CE/VCCI Class B ・IEC-62133 （医療器のバッテリー規格、バッテリーはPSE取得済）・Energy star 6.1 compliance
UL60601認定のスタンド	・UL60601認定のスタンド（オプション）：後面傾斜: 30°,　前面傾斜: 10°
外形寸法	・450 x 420 x 85.3 mm　（約 7.5kg）・抗菌プラスチック筐体採用

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
