6.5型パネルPC/タッチパネルPC/タッチパネルコンピュータ(ファンレスPC)
【WLM-6581-06 VIA Eden プロセッサ】
【生産終了】

 6.5インチ薄型コンパクト・デザインのパネルコンピュータ (オープンフレーム製品)

本製品はオープンフレーム対応の製品ですが、既に背面カバーも付いた完成品モデル
6インチパネコンWLP-6581-06」もリリースされていますので、こちらをご参照下さい。


■ファンレス/ディスクレスのコンパクトデザイン(ファンレス設計のサーマルソリューション)
産業用の組込みシステムを意識した高信頼性設計
薄型筐体、スリムボディー
ポートレート・モードのサポートで縦横表示の切り替え可能
Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
■VIA Mark 533MHz Low-power CPU
■VIA8606のグラフィックチップ内蔵
■各種の設置状況にフレキシブル対応可能なオープンフレーム・タイプ
■外部環境: 高温(45℃)にも適用可


WLM-6581-06

【主な機器仕様】

項目
仕様
CPU VIA Mark 533MHz low-power CPU
Chip セット Mark + VT82C686B (Front Side Bus: 133MHz)
BIOS Phoenix Award PnP BIOS, 2Mbit Flash ROM
ストーレッジ(CF) ・標準: 1GB CF搭載 (XP Embedded OSプレインストール)
・ハードディスクは搭載不可 (但し、IDEコネクタ利用の外付は可能)
OS ・XP embeddedプレ・インストールのみ対応可能 (*4)
メインメモリ

・SO-DIMMソケット x 1: 標準256MB SDRAM

(PC100/PC133サポート、最大 512MB SDRAMまで拡張可)

オーディオ Line-In, Line-Out, マイク入力
Watchdog Timer (*1)

16レベルでの選択可 (基本設定コードを提供)

AC電源 AC 100V 〜 240V (ACアダプタセットあり)
DC電源仕様 DC5V / 5A,  DC12V / 2A
動作温度 0℃〜45℃
動作湿度 20%〜80% (結露なきこと)
液晶ディスプレイ部 6.5” TFTカラー (VGA解像度: 640 x 480)
LANコントローラ Realtek RTL8139D (Wake On LAN機能可)
LANコネクタ RJ-45コネクタ(IEEE 802.3u 10/100Base-Tx Fast Ehernet) x 1
拡張スロット 16ビット PC104拡張スロット x 1
IDE 44ピン UDMA33 IDEインタフェース x 1
パラレルコネクタ SPP/EPP/ECP パラレルポート x 1ポート
シリアルコネクタ COM1: RS-232 (タッチパネル用に内部で利用)
COM2: RS232/422/485を切り替え利用 (外部ポートとして利用可)
USBコネクタ USB 1.1 ポート x 2
キーボード/マウス Mini-Din コネクタ x 1 : 付属のYケーブルでキーボード、マウスに分岐
外形寸法 207.6mm x 147.5mm x 65.8mm (約 1.5kg)

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。

(*2)

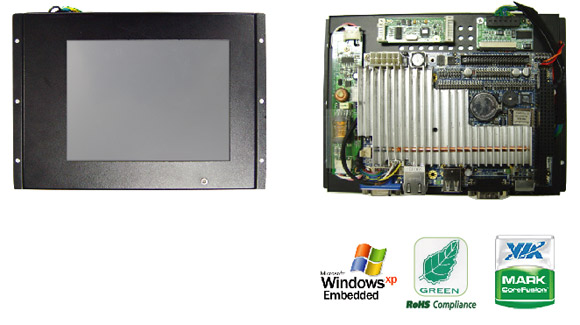

本製品は半筐体の製品であり、上記写真の通り後面カバーはなく、オープンフレーム状態で提供させて頂く製品ですので、予めご了承下さい。

(*3)
本製品は他機種と異なり、IP65(防塵、防水)のフロントベゼルは用意しておりませんので、予めご了承下さい。

(*4)
本製品では、本体にハードディスクを内蔵することができないため、CF 1GBを搭載し、XP Embeddedを組み込んだ製品が標準となります。但し、IDEインタフェースを利用してHDDを外付けすることは可能です。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
