【生産終了】 《以下の最新製品をご参照ください。》
『廉価版15インチ ファンレス パネルコンピュータ 』

コンパクト、低価格の15型ファンレス タッチパネルPC

省スペースを実現した小型、薄型の15インチ液晶一体型 ファンレス パネコン

【WLP-6821-15-S VIA C7 プロセッサ

【組込み用途向けのファンレス・パネルPCの最新製品】

産業用の主に組込み用途向けの最新ファンレス・タッチパネルPCでは、現在『Intel Celeron/ATOM(高輝度/広範囲動作温度対応)』と 『Intel第5世代Core-i CPU高性能版(高輝度/広範囲動作温度対応)』のラインナップが整ってしますので、 以下のサイトをご参照ください。

[Celeron版: 標準輝度/標準動作温度モデル]
・10型標準モデル『WLP-7B20-10』   ・12型標準モデル『WLP-7B20-12』   ・15型標準モデル『WLP-7B20-15』

[Celeron版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・10型の高輝度・広範囲温度版『WLP-7B20-10H』   ・15型の高輝度・広範囲温度版『WLP-7B20-15H』


[Intel 第5世代 Core-i高性能版: 標準輝度/標準動作温度パネルPC]
・15型標準モデル『WLP-7D20-15』   ・17型標準モデル『WLP-7D20-17』
・19型標準モデル『WLP-7D20-19』   ・21.5型標準モデル『WLP-7D20-21』


[Intel 第5世代 Core-i高性能版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・15型の高輝度・広範囲温度版『WLP-7D20-15H』   ・19型の高輝度・広範囲温度版『WLP-7D20-19H』



薄型コンパクト・デザインのタッチパネルコンピュータ

■ファンレスのコンパクトデザイン(ファンレス設計のサーマルソリューション)
産業用の組込みシステムを意識した高信頼性設計
薄型筐体、スリムボディー
IP65 適用 (防水/防塵加工のフロントベゼル)
■抵抗膜タッチパネル標準搭載 (オプションで静電容量タイプのタッチパネルも搭載可能
Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
ATX電源(AC入力で自動電源ON)及びWake On LAN (WOL)機能標準サポート
■無線LANカード(mini PCIスロット対応)内蔵可 (オプション)
■VIA Eden C7 1GHz low-power CPU
■CN700 内蔵グラフィック
■外部環境: 高温(40℃)にも適用可


『標準版WLP-6821-15との相違点』
 @外形寸法
  ・WLP-6821-15 : 398 (W) x 330 (H) x 58 (D) mm
  ・WLP-6821-15-S: 418 (W) x 329 (H) x 59.4 (D) mm (若干大きい)
 A重量
  ・WLP-6821-15 : 約 6.0 kg
  ・WLP-6821-10-S: 約 5.1kg (若干軽い)
 BHDDのアンチバイブレーション(衝撃吸収)機構
  ・WLP-6821-15 : あり
  ・WLP-6821-15-S: なし
 C構造部材の簡略化
  ・WLP-6821-10 : 部材点数 11点
  ・WLP-6821-10-S: 部材点数 6点

 Dその他: オプション対応について
  ・WLP-6821-10 : タッチパネル・オプション、動作温度オプション、オープンフレーム対応可
  ・WLP-6821-10-S: 上記のオプションは対応不可



(標準色の前面枠)





 機器組込みまたは車載用としてDCケーブルもオプションで用意


WLP-6821-15-S

同等仕様のシリーズで12インチ・ファンレスパネルPC及では廉価版の製品はありませんので、ご了承下さい。

【主な機器仕様】

項目
仕様
主な特徴
CPU VIA C7 1GHz low-power CPU
Chip セット VIA CN700 + VT8237R plus
キャッシュ Level-1 128K/Level-2 128K (CPU 内蔵)
BIOS AMI BIOS, ACPI (*2) 機能サポート
OS ・Windows 2000/XP及びLinux搭載可 (XP Proはプレインストールサービスあり)
・XP embeddedも搭載可能 (プレインストール対応のみ)
メインメモリ DDR2 533MHz SODIMM ソケット: 標準512MB
( 最大1GBまで拡張可(工場出荷オプション))
ストーレッジ 2.5" 40GB HDD x 1台搭載
(オプション: フラッシュメモリ1GB + XP embedded)
HDDのアンチバイブレーション機能

・標準でアンチバイブレーション機能搭載

オーディオ AC97 Audio Codec, 2W+2Wアンプ
Watchdog Timer (*1)

1~255分にて設定 (ソフトウェアにて設定値調整可、有償API有り)

VGAコントローラ VIA VN700内蔵グラフィック: AGP 8X graphics
VGAメモリ

・VIA VN700 built-in AGP 8X graphics
・VGAメモリはシステムメモリと共有で64MBまで拡張可

LANコントローラ ・VT6103 10/100Base-Tx Fast Ethernet PHY
・WOL/PXE 機能
液晶ディスプレイ部 15” TFTカラー (XGA解像度: 1024 x 768)
タッチパネル 抵抗膜方式のタッチパネル (廉価版では抵抗膜のみでの対応
拡張スロッ
拡張スロット1 32ビット Mini PCI ソケット (本体内部にあり無線LANカードなどに利用)
拡張スロット2 廉価版『WLP-6821-15』ではPCMCIAスロットは装着しておりません。

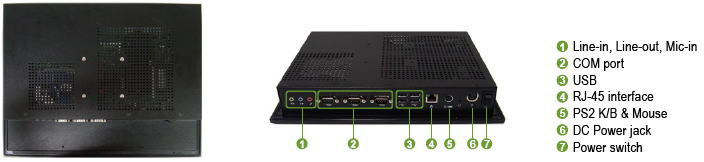

外部接続I/O端子
LANコネクタ RJ-45コネクタ(IEEE 802.3u 10/100Base-Tx Fast Ehernet) x 1
シリアルコネクタ D-Sub 9ピン コネクタ x 3ポート (RS-232 x 2, RS232/RS422/RS485 x 1)
USBコネクタ USB 2.0 ポート x 4
PS/2コネクタ PS/2 キーボード/マウス コネクタ x 1 (付属のYケーブルで分岐)
オーディオ・ジャック Line-In, Line-Out, マイク入力
その他
電源ボタン

・ノンロック方式の押しボタン、電源のON/OFF用
(電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる)

リセット・ボタン ・ハングアップ時などに強制再起動を行うためのリセット・ボタン
(DCジャックとPS/2コネクタの中間にある窪みの部分)
LEDインジケーター 電源ON時: 緑色が点灯、 HDDアクセス時: オレンジ色で点滅
DC電源 DC電源:  + 12V ~ 28V ユニバーサル
AC電源 100V〜240V (ACアダプタ利用) / 47〜63Hz
動作温度 0℃〜40℃
動作湿度 20%〜80% (結露なきこと)
外形寸法 418 (W) x 329 (H) x 59.4 (D) mm (約 5.1g)

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。

(*2)
ACPIとは、Advanced Configuration and Power Interfaceの略で、電源管理機能のことです。最近のノートパソコンなどでは消費電力を抑えるための機構が多数備わっていますが、本製品でも同等の機能を有しています。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
