【生産終了】 《以下の最新製品をご参照ください。》
『15インチ ファンレス パネルコンピュータ 』

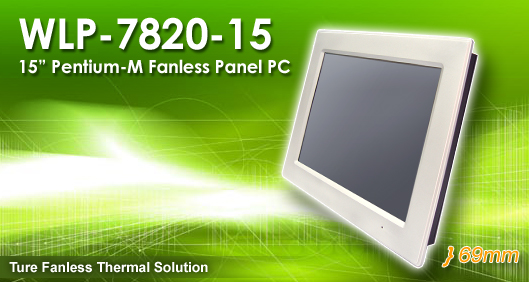

15型パネルPC/タッチパネルコンピュータ/タッチパネルPC(ファンレスPC)
【WLP-7820-15 Intel Pentium-M/Celeron-M プロセッサ

【組込み用途向けのファンレス・パネルPCの最新製品】

産業用の主に組込み用途向けの最新ファンレス・タッチパネルPCでは、現在『Intel Celeron/ATOM(高輝度/広範囲動作温度対応)』と 『Intel第5世代Core-i CPU高性能版(高輝度/広範囲動作温度対応)』のラインナップが整ってしますので、 以下のサイトをご参照ください。

[Celeron版: 標準輝度/標準動作温度モデル]
・10型標準モデル『WLP-7B20-10』   ・12型標準モデル『WLP-7B20-12』   ・15型標準モデル『WLP-7B20-15』

[Celeron版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・10型の高輝度・広範囲温度版『WLP-7B20-10H』   ・15型の高輝度・広範囲温度版『WLP-7B20-15H』


[Intel 第5世代 Core-i高性能版: 標準輝度/標準動作温度パネルPC]
・15型標準モデル『WLP-7D20-15』   ・17型標準モデル『WLP-7D20-17』
・19型標準モデル『WLP-7D20-19』   ・21.5型標準モデル『WLP-7D20-21』


[Intel 第5世代 Core-i高性能版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・15型の高輝度・広範囲温度版『WLP-7D20-15H』   ・19型の高輝度・広範囲温度版『WLP-7D20-19H』



薄型コンパクト・デザインのタッチパネルコンピュータ

■ファンレスのコンパクトデザイン(ファンレス設計のサーマルソリューション)
産業用の組込みシステムを意識した高信頼性設計
薄型筐体、スリムボディー
IP65 適用 (防水/防塵加工のフロントベゼル)
抵抗膜方式のタッチパネル標準搭載
カード・リーダー・オプション搭載機種登場

    (特殊オプションとなりますので、詳細に関しましては、個別にお問合せ下さい。)
ポートレート・モードのサポートで縦横表示の切り替え可能
Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
アンチバイブレーション(衝撃吸収)機構付きHDDモジュール標準装備
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
ATX電源(AC入力で自動電源ON)及びWake On LAN (WOL)機能標準サポート
■無線LANカード(mini PCIスロット対応)内蔵可 (オプション)
■ソケット 478 Intel Pentium-M 1.8GHz (Pentium-M 745)
■チップセット: Intel 855GME + ICH4
■外部環境: 高温(40℃)にも適用可





ハードディスク衝撃吸収用の           フロントベゼル裏側のIP65サポート
アンチバイブレーション機能
           (ゴム・パッキン装着で内側への浸水を防ぐ)


 機器組込みまたは車載用としてDCケーブルもオプションで用意


【カード・リーダー・オプション搭載モデル】


WLP-7820-15

同等仕様のシリーズで17型ファンレス・パネルコンピュータの製品も発売を開始しておりますので、ご参照下さい。

【主な機器仕様】

項目
仕様
主な特徴
CPU ・ソケット 478 Intel Pentium-M 1.8GHz (Pentium-M 745)
・オプションで Celeron-M 1.5GHzも対応可能
Chip セット Intel 855GME + ICH4
キャッシュ CPU L1 & L2 キャッシュ・ビルトイン
BIOS 4MB AMI Flash BIOS ACPI (*2) 機能サポート
OS ・Windows 2000/XP及びLinux搭載可 (XP Proはプレインストールサービスあり)
・XP embeddedも搭載可能 (プレインストール対応のみ)
メインメモリ DDR 266 SODIMM ソケット: 標準5126MB
( 最大1GBまで拡張可(工場出荷オプション))
IDE UDMA 100 IDE インタフェース x 2
ストーレッジ 2.5" IDE HDD x 1台搭載 (アンチバイブレーション機能付き)
(オプションでフラッシュメモリ DOM/SSDへの変更も可能)
HDDのアンチバイブレーション機能

・5〜17Hz:  0,1 ダブル振幅吸収
・17〜500Hz: 1.5G 加速 Peak to Peak

I/O ICH4
GPIO 入力8ビット、出力8ビット (5V) (OEM版のみのオプション)
VGA 855GME integrated Extreme Graphics
オーディオ ・Realtek ALC202 AC97 Audio Codec
・2+2 Wのパワーアップ(オプション)
液晶ディスプレイ部 15” TFTカラー (XGA解像度: 1024x768)
タッチパネル 抵抗膜方式のタッチパネル
LANコントローラ ICH4 + 86562ET PHY 10/100Base-T Ethernet
Watchdog Timer (*1)

1~255分にて設定 (オプションでAPIソフトウェアも添付可能)

温度モニタリング CPUとシステムで高温モニタリング
拡張スロッ

拡張スロット1

32ビット Mini PCI ソケット
拡張スロット2 ・CFスロット(標準)
ブート可能なスロットのため、電源投入前にCFカード挿入が必須。また、CFメモリ・カードについてはPIOモード(Non-DMA Fixed Disk)のみ製品に限りますので、必要な場合は弊社からの支給品対応となります。
外部接続I/O端子
LANコネクタ RJ-45コネクタ(IEEE 802.3u 10/100Base-Tx Fast Ehernet) x 1
シリアルコネクタ D-Sub 9ピン コネクタ x 3ポート (RS-232 x 2, RS232/RS422/RS485 x 1)
USBコネクタ USB 2.0 ポート x 4
PS/2コネクタ PS/2コネクタ x 1: キーボード/マウス接続(分岐ケーブル付き)
オーディオ・ジャック Line-In, Line-Out, マイク入力
その他
電源ボタン

・ノンロック方式の押しボタン、電源のON/OFF用
(電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる)

リセット・ボタン ・ハングアップ時などに強制再起動を行うためのリセット・ボタン
(DCジャックとPS/2コネクタの中間にある窪みの部分)
LEDインジケーター 電源ON時: 緑色が点灯、 HDDアクセス時: オレンジ色で点滅
DC電源 DC電源:  + 12V ~ 284V ユニバーサル
AC電源 100V〜240V (ACアダプタ利用) / 47〜63Hz
動作温度 0℃〜40℃
動作湿度 20%〜80% (結露なきこと)

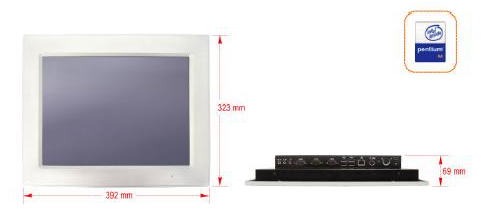

外形寸法 392mm x 323mm x 69.5mm (約6kg)
カード・リーダ・オプション 特殊オプションモデル
カード・リーダー

磁器カード・リーダー (オプション)

高輝度液晶 550 cd/uの液晶パネル (オプション)
IRタッチパネル IR(赤外線)方式のタッチパネル (オプション)

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。

(*2)
ACPIとは、Advanced Configuration and Power Interfaceの略で、電源管理機能のことです。最近のノートパソコンなどでは消費電力を抑えるための機構が多数備わっていますが、本製品でも同等の機能を有しています。

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
