デジタルサイネージ/ディスプレイコントローラ/プラズマエンジン
【WPC-762A Intel Pentium-M/Celeron-M プロセッサ
【生産終了】


電子看板/電子ポスター/デジタルPOP/電子POP用コントローラ
(WPC-762の薄型モデル)

基本的な性能はWPC-762と同一ですが、ヒートシンク構造をヒートパイプ構造に変更したことで更に小型/薄型に成功したアップデート・モデルです。


■ファンレス(ディスクレスも可能)のコンパクトデザイン (ファンレス設計のサーマルソリューション)
産業用の組込みシステムを意識した高信頼性設計
■薄型筐体、スリムボディー
ローテーション・モードのサポートで縦横表示の切り替えも可能
16:9 ワイド画面標準サポート (1366x768, 1920x1080, 2048x1536など)
Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
ハードディスク取付け部にアンチバイブレーション(衝撃吸収)機構を標準採用
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
ATX電源(AC入力で自動電源ON)及びWake On LAN (WOL)機能標準サポート
■Intel Pentium-M 1.8GHz または Celeron-M 1.5GHzの何れかを選択可能
■Intel 845GV Chipセット、 AGP 4X グラフィック内蔵
最大解像度: 2048x1536実現、また標準機能でDVI出力採用(VGA/DVI-Dの切替出力で1出力のみ)
■無線LANカード(mini PCIスロット対応)内蔵可 (オプション)
■外部環境: 高温(40℃)にも適用可


【スタンドアロン型のコンテンツマネージャ・ソフトのご紹介


手軽にデジタルサイネージ(電子看板、電子ポスター)を実現できるソフトウェアへの要望も高まっており、その要望にお応えすべく、弊社では弊社製のコントローラに電子看板ソフトウェアをバンドル化した製品として提携先のソフトウェア会社と共同で販売を開始致します。詳細はこちらをご参照下さい。




*今後の後の生産においては、PCMCIAスロット及びCFスロットは削除となります。

ハードディスク衝撃吸収用のアンチバイブレーション機能
 機器組込みまたは車載用としてDCケーブルもオプションで用意

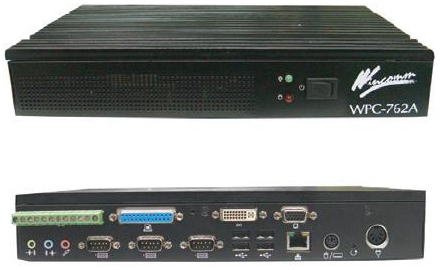

WPC-762A

【主な機器仕様】

項目
仕様
主な特徴
CPU Socket 479 Intel Celeron-M 1.5GHz (標準)
Pentium-M 1.8GHzも搭載可
Chip セット Intel 855GME + ICH4
キャッシュ 128k/256k/512k Level-1 & 2 (CPU 内蔵)
BIOS 4MB AMI フラッシュBIOS
IDE

IDE 1 : 40ピン BOXヘッダー (Ultra DMA 33/66/100)
IDE 2 : 44ピン ヘッダー

OS ・各種のWindows OS搭載可 (XP Proのプレインストール可)
・XP embeddedも搭載可能 (プレインストール対応のみ)
メインメモリ 2.5V PC200/266/333 DDR SDRAM x 1ソケット
(SO-DIMMモジュール最大 1GBまで可)
オーディオ Realtek ALC202 AC97オーディオ Codec
I/O ICH4
Watchdog Timer (*2)

256 ステップ (0~255秒/step: ソフトウェアにて設定値を調整可)

VGAコントローラ 855GME内蔵グラフィック
LANコントローラ ICH4 + 86562ET PHY 10/100 Base Fast イーサネットコントローラ
ストーレッジ

・2.5" HDD IDE 40GB 標準(内蔵ドライブ) x 1
 (またはフラッシュメモリ(DOM)の何れかで起動可能)

拡張スロッ
拡張スロット1 1 x 32-bit Mini PCIソケット x 1 (ユニット内側に内蔵) x 1
拡張スロット2 今後の生産においては、PCMCIAスロットは削除となります。

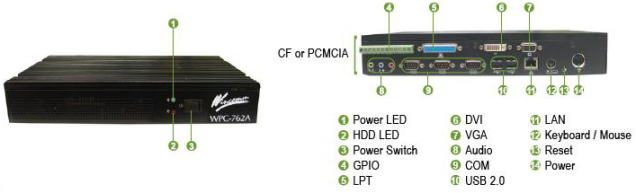

外部接続I/O端子
LANコネクタ RJ-45コネクタ(IEEE 802.3u 10/100Base-Tx Fast Ehernet) x 1
VGA出力 D-Sub 15ピン コネクタ (デフォルトはVGA出力) x 1
DVI出力 DVI-D コネクタ (ホットキーにてDVIとVGAを切り替える必要あり) x 1
パラレルコネクタ D-Sub 25ピン コネクタ x 1ポート
シリアルコネクタ D-Sub 9ピン コネクタ x 3ポート (RS-232 x 2, RS232/RS422/RS485 x 1)
USBコネクタ USB 2.0 ポート x 4ポート
キーボード/マウス PS/2 キーボード/マウス コネクタ x 1 (付属のYケーブルで分岐)
GPIOコネクタ 入力: 4ビット、 出力: 4ビット (制御用の有償API有り)
その他
電源ボタン

・ノンロック方式の押しボタン、電源のON/OFF用
  (電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる)

リセット・ボタン ・ハングアップ時などに強制再起動を行うためのリセット・ボタン
 (DCジャックとPS/2コネクタの中間にある窪みの部分)
LEDインジケーター ・電源用LED時: 電源ON時に緑色が点灯
・HDDアクセス用LED時: HDDアクセス時に赤色が点滅
DC電源 DC電源:  + 12V ~ 284V ユニバーサル
AC電源 100V〜240V (ACアダプタ利用) / 47〜63Hz
動作温度 0℃〜40℃ (平置きのみ可能)
動作湿度 20%〜80% (結露なきこと)
外形寸法 292mm x 190mm x 49.4mm (約3.2kg)

(*1)
ACPIとは、Advanced Configuration and Power Interfaceの略で、電源管理機能のことです。最近のノートパソコンなどでは消費電力を抑えるための機構が多数備わっていますが、本製品でも同等の機能を有しています。

(*2)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatch Dog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償API(C言語での簡単コール命令)も用意しております。


* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
