【生産終了】 《以下の最新製品をご参照ください。》

『屋外KIOSK向け高輝度1000cd/m2及び
-20〜65℃対応』
『船舶向けの超減光機能で5cd/m2に調整対応能』
『15型ATOM D525搭載のファンレス・タッチパネルPC 』

【WLP-7920-15H Intel ATOM D525 (Dual Core) 1.8GHzプロセッサ搭載

【組込み用途向けのファンレス・パネルPCの最新製品】

産業用の主に組込み用途向けの最新ファンレス・タッチパネルPCでは、現在『Intel Celeron/ATOM(高輝度/広範囲動作温度対応)』と 『Intel第5世代Core-i CPU高性能版(高輝度/広範囲動作温度対応)』のラインナップが整ってしますので、 以下のサイトをご参照ください。

[Celeron版: 標準輝度/標準動作温度モデル]
・10型標準モデル『WLP-7B20-10』   ・12型標準モデル『WLP-7B20-12』   ・15型標準モデル『WLP-7B20-15』

[Celeron版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・10型の高輝度・広範囲温度版『WLP-7B20-10H』   ・15型の高輝度・広範囲温度版『WLP-7B20-15H』


[Intel 第5世代 Core-i高性能版: 標準輝度/標準動作温度パネルPC]
・15型標準モデル『WLP-7D20-15』   ・17型標準モデル『WLP-7D20-17』
・19型標準モデル『WLP-7D20-19』   ・21.5型標準モデル『WLP-7D20-21』


[Intel 第5世代 Core-i高性能版: 高輝度・広範囲動作温度モデル: 1,000cd/m2, -20〜65℃]
 [直射日光の当たらない半屋外向けの製品]
・15型の高輝度・広範囲温度版『WLP-7D20-15H』   ・19型の高輝度・広範囲温度版『WLP-7D20-19H』


屋外KIOSK向け高輝度1000cd/m2、動作温度-20〜65℃及び超減光機能5cd/m2対応の15インチタッチパネルPC
【WLP-7920-15Hの主な新機能】
本製品の詳細の特徴については、新製品紹介ニュースのバックナンバーもご参照ください。
また、同系統で10インチ、17インチ・モデルも近日中にリリース予定です。

高範囲の周囲動作環境:
 ・-20 〜 50℃
 (自然対流)

 ・-20 〜 65C (IEC60068-2-56基準の1.0m/sの強制対流時)
 (周囲温度が0℃以下となった場合、独自のCPUヒータ技術でマザーボードを暖めてから起動)
高輝度: 1000cd/m2の液晶パネルを使用し、超減光機能で5cd/m2への調整も可能
屋外設置を想定したオプティカル・ボンディング加工
 ・オプティカル・ボンディングにより、「表面反射防止」、「UVカット」、「屋外視認性向上」、 「結露防止」を実現
ヒートパイプ技術を活用して完全なファンレスを実現
IP66 適合フロントベゼル (防水/防塵加工のフロントベゼル、黒色と銀色のベゼル選択可
産業用の組込みシステムを意識した高信頼性設計

高耐久性抵抗膜方式(5線式: 打鍵寿命 約 3,600万回)のタッチパネル標準搭載
衝撃吸収HDD機構を標準装備 (MIL-STD-810F準拠の衝撃、振動対応)

VGA (D-sub 15ピン)出力端子 x 1 (クローン、水平スクロール可) 標準搭載
1 Gbps対応のRJ-45コネクタ xる 1 スロット 標準搭載
ポートレート・モードのサポートで縦横表示の切り替え可能

Watch Dog機能(*1)によりOSハングアップ時も自動復旧可能
■PXE LAN機能により、サーバーからのモジュールアップデートも容易に実現可能。
■ATX電源(AC入力で自動電源ON)及びWake On LAN (WOL)機能標準サポート
■無線LANカード(mini PCIeスロット対応)内蔵可 (オプション)
■チップセット: Intel ICH8M

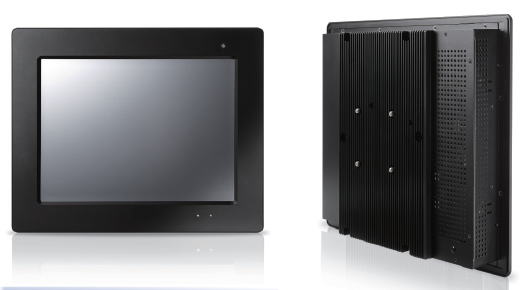

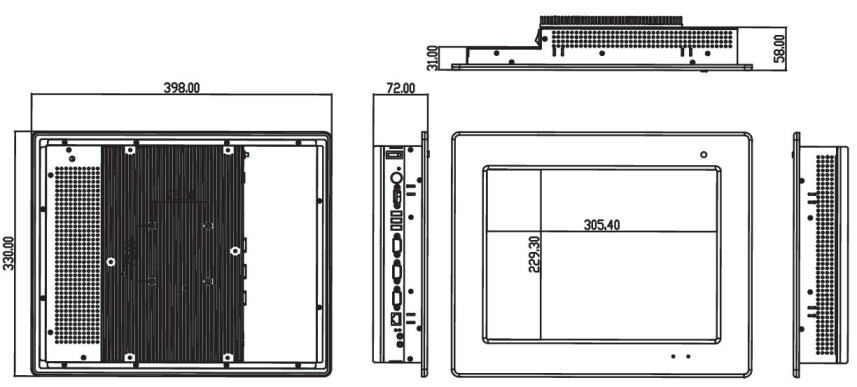

【WLP-7920-15Hの写真と外形寸法】







 機器組込みまたは車載用としてDCケーブルもオプションで用意

ハードディスク衝撃吸収用アンチバイブレーション機能標準装備


 壁掛け金具のオプション

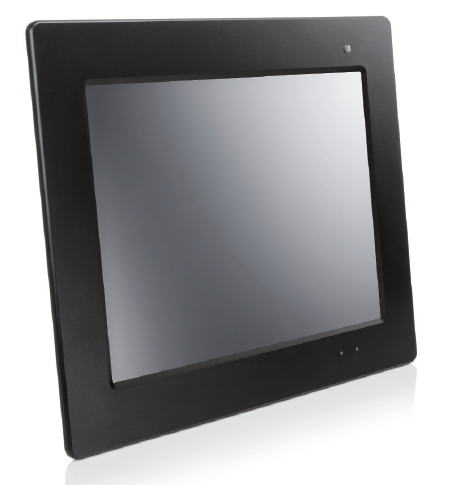

銀色(シルバー)フロントベゼル のイメージ写真


WLP-7920-15H

【主な機器仕様】

項目
仕様
主な特徴
CPU ・Intel ATOM D525 (Dual Core) 1.8GHz (FSB (Front Side Bus): 800MHz)
Chip セット ・Intel ICH8M
サポートOS ・Windows XP professional / Windows-7 professional
・XP Embedded / Windows Embedded Standard 7 (組込みOS)
・Linux搭載可 (但し、ドライバーのみの提供)
メインメモリ ・DDR3 SODIMM ソケット x 2スロット: 最大4GBまで拡張可
ディスク・インタフェース ・SATA II コントローラ
ストーレッジ ・2.5" シリアルATA HDD x 1台搭載
 (オプションでフラッシュメモリ SSD/SATA DOMへの変更も可能)
オーディオ ・Realtek ALC268 Audio Codec
・2+2 Wのパワーアップ
液晶ディスプレイ部 ・15”高輝度 TFTカラー (XGA解像度: 1024 x 768)
  ■高輝度表示: 1,000 cd/m2 実現
  ■超減光機能: 5 cd/m2以下に対応可能
タッチパネル

・高耐久性抵抗膜方式(5線式: 打鍵寿命 約 3,600万回)のタッチパネル採用
・オプション: 静電容量タイプタッチパネルへの切替可

LANコントローラ ・Marvell 88E8071 Giga Bit Ethernet x 1
Watchdog Timer (*1)

・1~255分にて設定 (オプションでWDT APソフトウェアも添付可能)

拡張スロット(内部スロット)

拡張スロット1

・Mini PCIe ソケット (内部スロット)

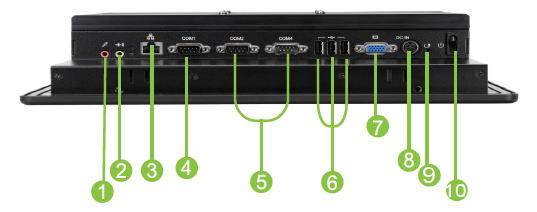

外部接続I/O端子
LANコネクタ ・RJ-45コネクタ(IEEE 10/100/1000 Base-Tx Fast Ehernet) x 1 スロット
VGA (D-sub 15ピン)

・VGA (D-sub 15ピン)出力端子 x 1 (クローン、水平スクロール可)

シリアルコネクタ ・D-Sub 9ピン コネクタ x 3ポート (1ポートはジャンパーピンで RS-232/422/485の何れかに切替可)
USBコネクタ ・USB 2.0 ポート x 3
オーディオ・ジャック ・Line-Out 及び マイク入力
その他
電源ボタン

・ノンロック方式の押しボタン、電源のON/OFF用
  (電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる)

電源LEDインジケーター ・電源ON時: 緑色が点灯、 HDDアクセス時: オレンジ色で点滅
CPUヒータ稼動のLEDインジケーター ・周囲温度が0℃以下の場合、CPUヒータが稼動し、その際に赤色に点灯
DC電源 ・DC電源:  + 12V ~ 28V ユニバーサル (オプションでDCケーブルも準備しています。)
AC電源 ・100V〜240V (標準ACアダプタ付属) / 47〜63Hz
動作温度 ・-20℃〜50℃ (自然対流)
・-20℃〜65℃ (IEC60068-2-56基準の1.0m/sの強制対流時
動作湿度 ・10%〜90% (結露なきこと)
外形寸法(パネルマウント) ・約 398mm x 330mm x 72mm (約 6.6kg: ACアダプタ除く)
その他 ・オプティカル・ボンディング加工で「表面反射防止」、「UVカット」、「屋外視認性向上」、 「結露防止」を実現
・VESA規格の75 x 75 mmピットの取り付け穴あり(本体背面)
・本製品の機能詳細説明については新製品紹介ニュースをご参照ください。
WLP-7920-15H製品カタログ(英文): こちらをご参照ください。
・壁や装置などへ組み込み場合の方法についてはユーザマニュアルのP18, 19をご参照ください。

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatchDog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償APも用意しております。
